Изменение или применение форм линий разрывов к рамам

Новые возможности: 2019, 2019.1, 2019.2, 2020

Откройте среду сборки, в которой открыта модель сборки.

Косой срез

Соединение концов профилей.

1. Выберите на ленте вкладку "Модель" панель "Профиль" Стык.
2. Выполните одно из следующих действий:
   • Выберите одну пару профилей для стыковки.
   • Выберите несколько профилей для стыковки.
3. (Необязательно) Чтобы настроить стык, выберите сохраненный набор параметров.
4. Чтобы заменить существующую форму линий разрыва стыком, откройте меню дополнительных параметров и выберите «Удалить существующую форму линий разрыва». Если не требуется удалять существующую форму линий разрыва, снимите флажок.
5. Выберите тип стыка.
   • Полный косой срез
   • Разделенный косой срез

   На следующем изображении показано различие между типами косых срезов в случае применения к профилям разных размеров.



6. Выберите или введите значение расстояния между косыми срезами.
7. Выберите тип смещения.
   • По умолчанию
   • Обращено
   • Симметрично
8. Нажмите кнопку "Применить".
9. При необходимости примените косой срез и для других элементов рамы. По завершении нажмите "OK".

Прим.: При создании прямого профиля со стыком на каждом конце, например, наклонной балки, расположенной между двумя противоположными внутренними углами, правильная длина профиля рассчитывается автоматически.

Обрезка и удлинение двух профилей на концах.

1. Выберите на ленте вкладку "Модель" панель "Профиль" Обрезка по профилю.
2. Щелкните, чтобы выбрать первый элемент рамы для обрезки или удлинения.
3. Щелкните, чтобы выбрать второй элемент рамы для обрезки или удлинения. Для включения опубликованного профиля врезания нажмите "Применить профиль врезания".

   Для включения опубликованного профиля врезания нажмите "Применить профиль врезания".

4. Если требуется заменить существующую форму линий разрыва на вырез, установите флажок "Удалить существующую форму линий разрыва". Снимите этот флажок, если не требуется удалять существующую форму линий разрыва.
5. Выберите или введите расстояние смещения по вертикали.
6. Выберите или введите расстояние смещения по горизонтали.
7. Нажмите кнопку "Применить".
8. Выполните обрезку или удлинение других необходимых элементов рамы. По завершении нажмите "OK".

Обрезать/удлинить по грани

Обрезка или удлинение профиля до грани модели.

1. Выберите на ленте вкладку "Модель" панель "Профиль" Обрезать/удлинить.
2. Щелкните, чтобы выбрать элемент рамы, который требуется вырезать или удлинить.
3. Щелкните, чтобы выбрать грань модели, которая будет использована для выполнения разреза или увеличения.

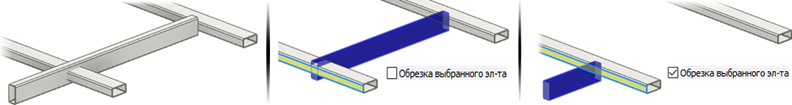

4. При необходимости установите флажок «Обрезка выбранного эл-та» для выбора оставляемой стороны, как показано на следующем изображении.



5. Для того чтобы заменить существующую форму линий разрыва по разрезу, поставьте флажок "Удалить существующую форму линий разрыва". Снимите этот флажок, если не требуется удалять существующую форму линий разрыва.
6. Выберите или введите расстояние смещения между элементом рамы и гранью модели.
7. Нажмите "Применить", чтобы увеличить или обрезать элемент рамы до выбранной грани модели.
8. Выполните обрезку или удлинение других необходимых профилей, затем нажмите "OK".

Значения, установленные с помощью команды «Обрезать/Удлинить» для углов среза, отображаются на вкладке «Свойства Inventor/Пользовательские» как CUTDETAIL1, CUTDETAIL2 и т. д., и их можно включить в ведомость материалов и список деталей.

Прим.: Команду «Перестроить все» можно использовать, чтобы применить это поведение к моделям, созданным в версиях Inventor, предшествующих версии 2019. Откройте файл сборки, созданный в более ранней версии, и перейдите на вкладку «Управление» панель «Обновить» «Перестроить все».

Врезать

Обрезка и удлинение профилей на концах для подгонки под врезку с использованием одного из следующих параметров.

• Основной профиль
• Пользовательский шаблон I
• Пользовательский профиль

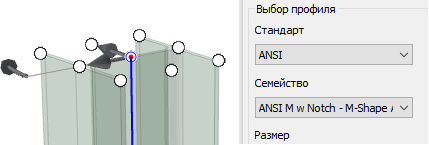

  Прим.: Для использования пользовательского профиля необходимо сначала создать форму врезки в Библиотеке компонентов, а затем использовать элемент, содержащий пользовательский профиль врезки в сборке.

Чтобы получить дополнительную информацию, нажмите «Создание пользовательского профиля» на панели или перейдите в раздел Разработка форм концов врезки генератора рам.

1. Выберите на ленте вкладку "Модель" панель "Профиль" Надрез.
2. (Необязательно) Чтобы настроить врезку, выберите сохраненный набор параметров.
3. Чтобы заменить существующую форму линий разрыва врезкой, перейдите в меню «Дополнительные параметры» и выберите «Удалить существующую форму линий разрыва». Если не требуется удалять существующую форму линий разрыва, снимите флажок.
4. Щелкните, чтобы выбрать профили, на которых требуется выполнить врезку.
5. Щелкните, чтобы выбрать профили, представляющие форму врезки.
6. Выберите один из следующих вариантов.

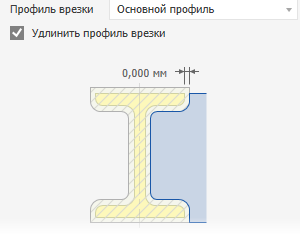

   • «Основной профиль» — задание одного значения смещения для врезки.

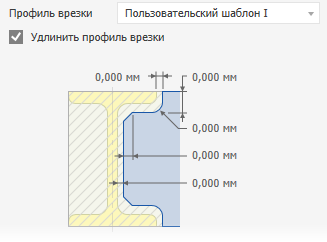

   • «Пользовательский шаблон I» — задание нескольких значений смещения.

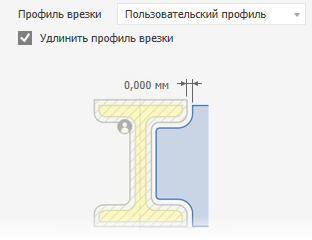

   • «Пользовательский профиль» (при наличии) — использование настраиваемого профиля врезки из семейства в Библиотеке компонентов.



7. Можно также воспользоваться следующей процедурой.



   • Установите флажок «Удлинить профиль врезания» (если он доступен), чтобы удлинить профиль до пересечения.

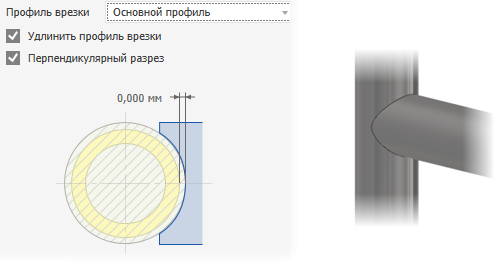

   • Установите флажок «Перпендикулярный разрез» (если он доступен), чтобы создавать точные пересечения, такие как лазерная врезка для трубы.
8. Нажмите «Применить», чтобы выполнить врезку выбранных профилей.

9. При необходимости примените врезку для других элементов рамы. По завершении нажмите "OK".

Удлинить/укоротить элемент рамы

Увеличьте или уменьшите один или несколько концов элемента рамы.

1. Выберите на ленте вкладку "Модель" панель "Профиль" Удлинить/Укоротить.
2. Кроме того, можно выбрать сохраненный набор параметров.
3. Чтобы заменить существующую форму линий разрыва, откройте меню дополнительных параметров и выберите «Удалить существующую форму линий разрыва». Если не требуется удалять существующую форму линий разрыва, снимите флажок.
4. Выберите профили, которые требуется удлинить или укоротить. Выберите точку рядом с концом профиля для его удлинения или укорочения.
5. Выберите тип смещения.
   • По умолчанию
   • Обращено
   • Симметрично
   • Асимметрично
6. Введите значение смещения между профилем и гранью модели. При выборе положительного значения выполняется увеличение, а при выборе отрицательного значения - уменьшение.
7. Нажмите «Применить», чтобы удлинить или укоротить выбранные профили.
8. Выполните удлинение или уменьшение других необходимых элементов. По завершении нажмите "OK".

Удалить формы линий разрыва

Удаление форм линий разрыва и восстановление исходного состояния профилей при вставке.

1. Выберите на ленте вкладку "Проект". Нажмите на стрелку выпадающего меню панели "Профиль" и выберите"Удаление формы линий разрыва".
2. Щелкните, чтобы выбрать профили, в которых необходимо удалить формы линий разрыва.
3. Нажмите «Применить», чтобы удалить формы линий разрыва для выбранных профилей.
4. При необходимости продолжите удаление форм линий разрыва. По завершении нажмите "OK".
