Развертка граней

Развертка одной или нескольких смежных граней.

Эта команда используется для развертки граней, которые нельзя выровнять с помощью команды «Развернуть» или «Развертка из листового металла», например на тканных и штампованных объектах. При выравнивании выбранных граней с помощью функции развертки не используются расчетные данные изгибов.

Развертка граней детали

1. Выберите на ленте в файле детали : вкладка «3D-модель»  панель «Создать»  «Развертка».
2. Перейдите в меню «Дополнительные параметры» и активируйте параметр «Создание специального представления вида», чтобы создать вид, на котором будет отображаться только развернутая поверхность. Видовое представление можно использовать для изолирования поверхности в файле детали или создания документации по поверхности в чертеже.
3. При необходимости задайте набор параметров.
   Прим.: Чтобы задать настройки для функции развертки, щелкните значок шестеренки.
4. Грани: в графическом окне выберите одну или несколько смежных граней.
   • Автоматическая цепочка граней: активируйте для выбора нескольких граней одним нажатием.
   • Поместить в начале
     • Включено: размещение развернутой поверхности на ближайшей вершине первой выбранной грани. Нажмите «Отменить выбор», а затем при необходимости выберите новую исходную вершину.
     • Отключено: размещение развернутой поверхности в начале координат осей XYZ мировой системы координат. Если параметр отключен, для ориентации и размещения конечной поверхности можно использовать манипуляторы в области отображения.

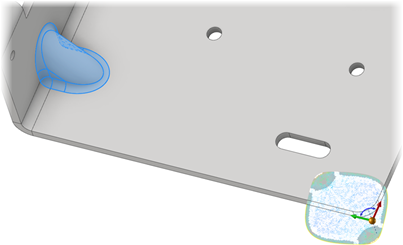

На следующем рисунке параметры «Автоматическая цепочка граней» и «Поместить в начале» отключены, а в детали из листового металла выбрана фасонка жесткости.

В данном примере
• Подавите фасонку и создайте развертку для просмотра формы детали с нулевым искажением.
• Нажмите «Развертка» и выберите грани фасонки, чтобы сделать ее плоской с некоторым искажением.



5. При необходимости выполните одно из следующих действий.
   • Линейный результат: включите этот параметр, чтобы выбрать одну или несколько смежных граней, которые должны оставаться прямыми.
   • Жесткий результат: включите этот параметр, чтобы выбрать одну или несколько смежных граней, которые должны оставаться жесткими. Например, можно выбрать дуговое ребро, чтобы при развертке оно осталось округлым.
6. Объединить полученное тело: включите этот параметр, чтобы получить на выходе единую грань поверхности. Отключите этот параметр, чтобы создать единую поверхность с несколькими гранями.

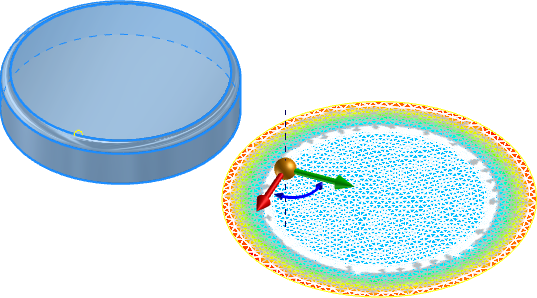

Прим.: Изображение предварительного просмотра поверхности включает сеть на поверхности и теплокарту. На теплокарте синим цветом выделены области с низкими значениями деформации и натяжения, красным — области с высокими значениями. Для просмотра теплокарты отредактируйте элемент развертки после создания.
7. Чтобы создать развертку и начать новую развертку, щелкните значок «плюс» .
8. Нажмите «ОК», чтобы создать развертку и завершить выполнение команды.

Чтобы отредактировать элемент развертки, выполните следующие действия.

1. Выберите элемент в обозревателе.
2. Щелкните правой кнопкой мыши и выберите «Редактировать элемент».
3. Выберите параметры на панели свойств, чтобы внести необходимые изменения.
4. Нажать "ОК" для принятия изменений.

Детализация развернутых поверхностей в чертеже

Совет: В файле детали включите параметр «Создание специального представления вида». Используйте видовое представление на чертеже для детализации развернутой поверхности.

1. В чертеже запустите команду «Базовый вид».
2. В диалоговом окне «Вид чертежа» укажите видовое представление, в котором отображаются развернутые поверхности.
Прим.: Перед созданием вида задайте обычный вид для поверхности с помощью инструмента ViewCube (Видовой куб). Если вид обращен к ребру поверхности, при создании он будет выглядеть пустым.
3. Для создания вида нажмите кнопку ОК.
4. При необходимости добавьте аннотации.
