Графические наборы параметров

Для настройки отображения вида модели доступно три новых графических набора параметров.

Новые возможности: 2020

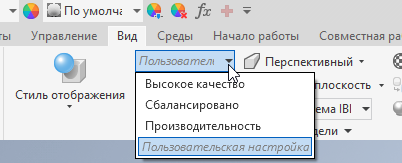

Наборы параметров включают различные настройки приложения, стилей освещения и сцен. Для доступа к графическим наборам параметров необходимо выбрать на ленте вкладку «Вид» панель «Представление».

Пользовательская настройка

При изменении ориентации вида из стандартной ориентации камеры создается вход в сеанс под названием «Пользовательская настройка». Он указывает на то, что был выполнен выход из стандартной ориентации камеры. Данный режим является сессионным и временным.

Работа с проектами из предыдущих версий и проектами с пользовательскими настройками

В проектах из предыдущих версий и с пользовательскими настройками отсутствуют стили освещения, связанные с визуальным обновлением, в которое входят графические наборы параметров. При работе с проектами из предыдущих версий и с пользовательскими настройками графические наборы параметров скрыты. Для доступа к ним в проектах из предыдущих версий и с пользовательскими настройками используйте Диспетчер библиотек стилей, с помощью которого можно копировать новые стили освещения в старые проекты. См. раздел Копирование, переименование и удаление стилей в библиотеке. Необходимо скопировать стили освещения «Светлая тема IBL» и «Светлая тема».

При открытии модели в режиме «Экспресс» или работе в этой среде набор параметров «Высокое качество» недоступен. Причиной является неполная загрузка компонентов и недоступность визуального стиля «Реалистичный».

Ниже приведены значения, используемые в каждом из наборов параметров.

Общие параметры

• Параметры приложения
  • Вкладка "Цвет"
    • Фон
      • Фоновое изображение: Light Theme - Blue.png
      • 1 цвет: 202, 213, 229
    • Среда отражения
      • Имя файла: studio_02.dds
  • Вкладка "Отображение"
    • Отображение
      • Качество отображения: Наилучшее

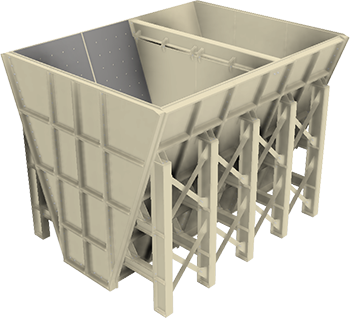

Набор параметров «Высокое качество»

Этот набор параметров лучше всего подходит для просмотра изображений и визуализации сцен в высоком качестве.

• Визуальный стиль: Реалистичный
• Стиль освещения: Светлая тема IBL

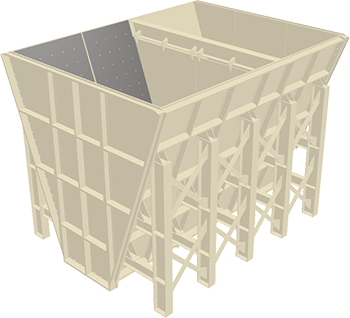

Набор параметров «Баланс»

Набор параметров «Баланс» позволяет обеспечить оптимальное визуальное представление при выполнении задач моделирования.

• Визуальный стиль: Тонированный с ребрами
• Стиль освещения: Светлая тема IBL

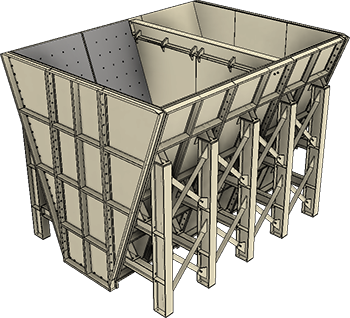

Набор параметров «Производительность»

Набор параметров «Производительность» используется по умолчанию для моделей сборок.

• Визуальный стиль: Тонированный
• Стиль освещения: Светлая тема (без освещения IBL)

Сопутствующие изменения

Представление резьбы было изменено. В этом представлении используется только карта выдавливания.
