- На ленте щелкните вкладку "Главная"
панель "Вставка элементов" "Просмотр миникаталогов". - В "Листе миникаталога" выберите щелчком отвод (например, "ОТВОД 90 LR").
- В окне Просмотра миникаталогов щелкните "Вставить в модель".
- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "Узел".
- Если точка вставки не расположена на необходимом патрубке, нажмите клавишу CTRL.

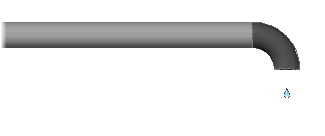

- В области чертежа щелчком укажите открытый порт на линии трубопровода.
- Щелчком задайте поворот отвода или нажмите клавишу ENTER, чтобы задать ноль.
- Нажмите клавишу ENTER для завершения добавления отводов.
