Копирование существующих плоских рам

В этом разделе вы узнаете, как для копировать плоские рамы для создания 3D рамы.

1. Продолжите работу над текущим проектом или откройте проект Frame_3D_Model2D.rtd.
   Прим.: Учебные файлы находятся в C:\ProgramData\Autodesk\Examples\Tutorials.
2. На панели инструментов "Стандартные" разверните раскрывающийся список "Компоновки" и нажмите Начало, как показано ниже.


   Компоновка восстановит свое исходное состояние.

3. В нижней части области рисования разверните список видов, а затем выберите 3D.

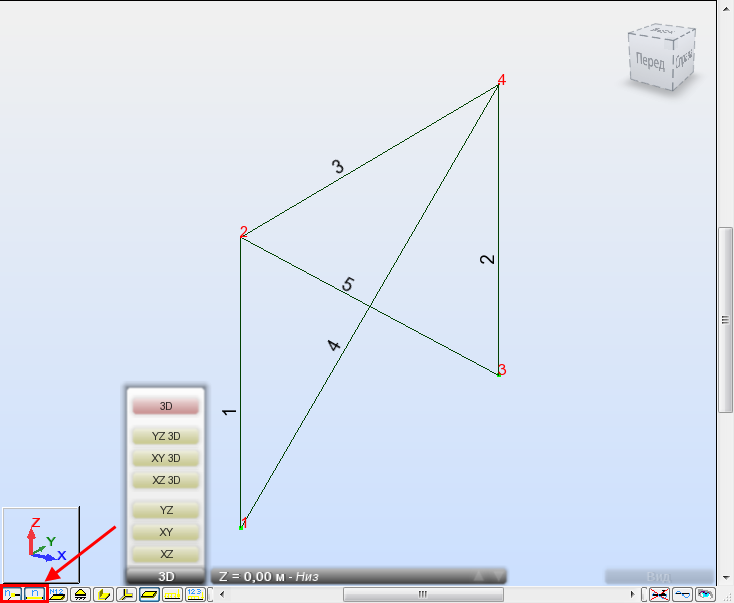

   Рамка будет отображена, как показано на рисунке ниже:


   Прим.: Если нужно отобразить номера узлов и стержней, щелкните и в нижней левой части области рисования.
4. Выберите (Геометрия Свойства Сечения).

   Откроется диалоговое окно "Сечения".

5. Выберите раздел HP 12x63. Этот тип сечений будет использоваться при добавлении новых балок, которые будут создаваться автоматически во время копирования.
6. Нажмите Закрыть.
7. В диалоговом окне "Выбор узлов" на панели "Выбор" введите номера узлов балки, разделенные пробелами следующим образом: "2 4", и нажмите Enter. Выбранные узлы будут выделены зеленым цветом.

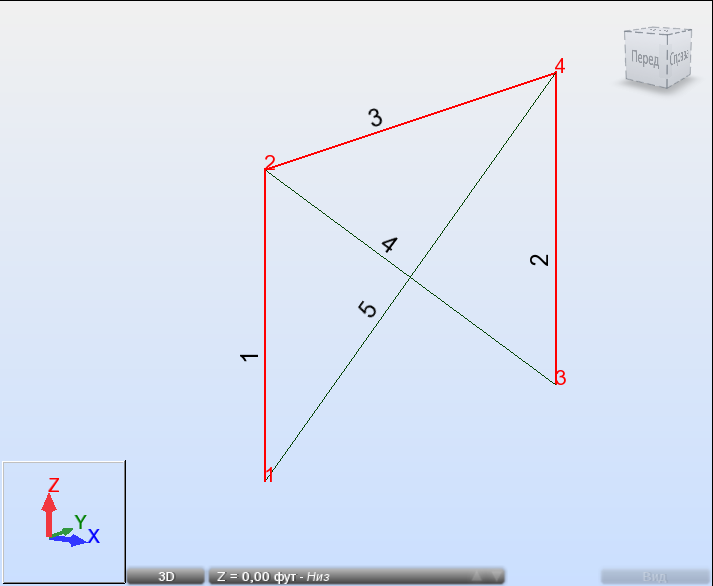

8. В диалоговом окне "Выбор узлов" на панели "Выбор" введите номера колонн и балок, разделенные пробелами следующим образом: "1 2 3", и нажмите Enter. Выбранные стержни и узлы на экране будут выделены, как показано на рисунке.

9. Выберите Редактировать Редактировать " Переместить/копировать...

   Откроется диалоговое окно "Перенос".

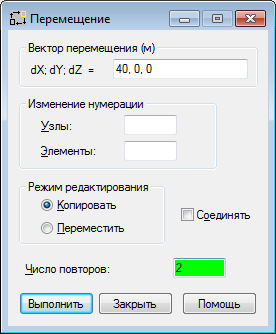

10. В диалоговом окне "Перемещение" выполните следующие действия:
    • Введите "20, 0, 0" в поле Вектор переноса.
    • Установите флажок Соединять, чтобы создать дополнительные связующие элементы между имеющимися узлами и новыми узлами, созданными при копировании.
    • Введите 2 в поле Число повторов.



11. Нажмите кнопку Выполнить и закройте диалоговое окно Перемещение.
12. Нажмите (ВидМасштабПоказать все) для отображения конструкции полностью.

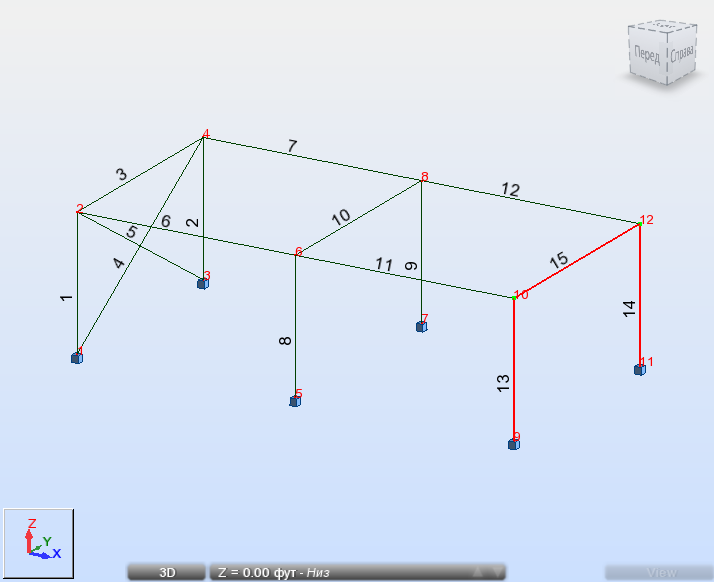

    Будет отображена трехмерная конструкция рамы.


    Прим.: В данной конструкции балки № 6, 7, 11 и 12 создаются автоматически при использовании функции "Тянуть".
13. В области рисования выберите номера связей 4 и 5. Для этого выберите одну связь, а затем, удерживая нажатой клавишу Ctrl, выберите остальные связи.

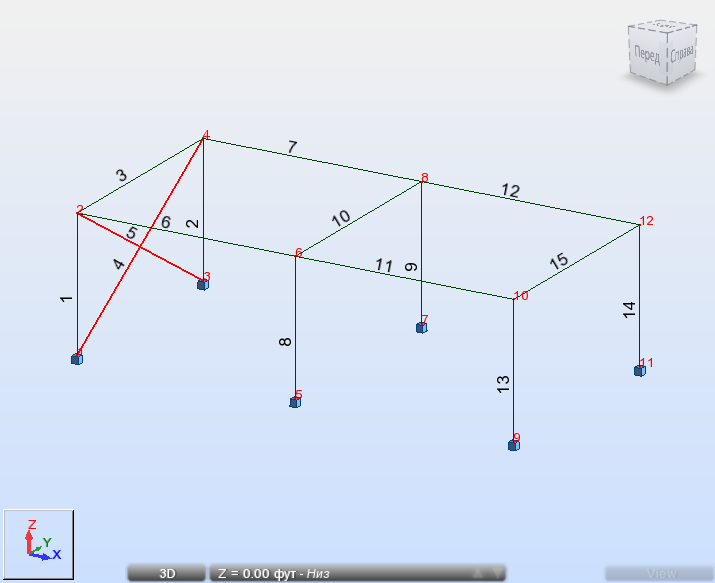

    Выбранные связи будут выделены, как показано на рисунке.


14. Выберите Редактировать Редактировать Переместить/копировать...

    Откроется диалоговое окно "Перенос".

15. В диалоговом окне "Перемещение" выполните следующие действия:
    • Введите "40, 0, 0" в поле Вектор переноса.
    • Введите 1 в поле Число повторов.



16. Нажмите кнопку Выполнить и закройте диалоговое окно Перемещение.

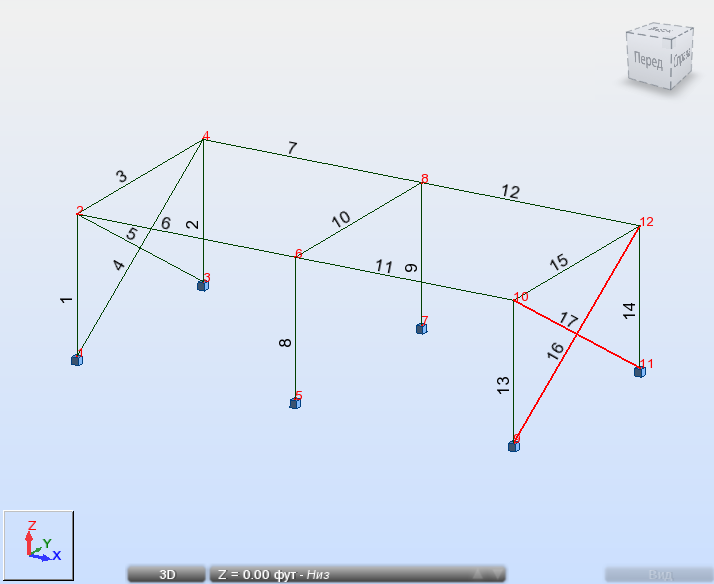

    Конструкция будет выглядеть следующим образом:


17. Щелкните область рисования, чтобы отменить выбор связей №16 и 17.
18. Сохраните проект как Frame_3D_Model3D.rtd.

Щелкните здесь, чтобы перейти к спецификации.
