Экспорт сеток

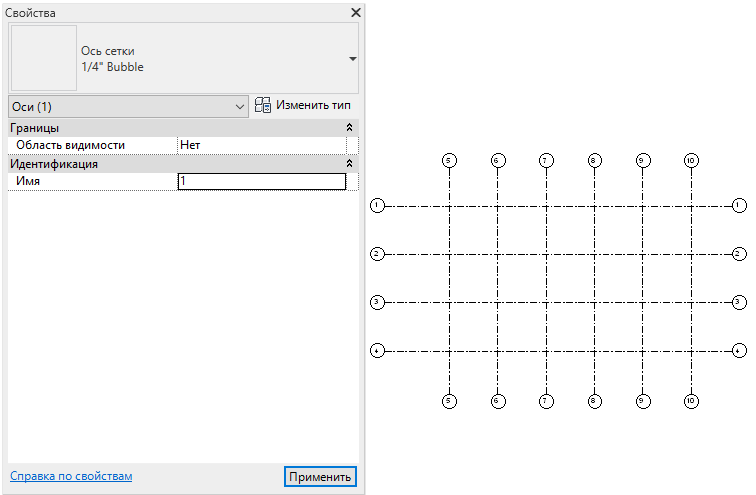

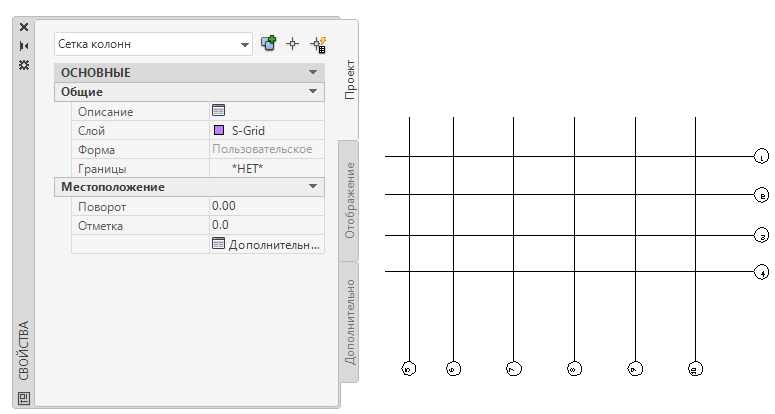

Сетки Revit можно экспортировать в AutoCAD Architecture

Сетка AutoCAD Architecture создается в плоскости самого нижнего уровня модели Revit, которая располагается не ниже нижней точки контура модели на виде. Многовидовые блоки для марок осей сетки прикрепляются якорями к концам линий сетки и создаются в той же плоскости.

Текст атрибута в каждой марке оси сетки определяется именем сетки Revit Форма марки оси сетки формируется на основе обозначения заголовка сетки в Revit. Масштаб сформированной марки оси сетки и текста в AutoCAD Architecture соответствует масштабу текущего 3D вида в Revit.

Компоненты сетки Revit преобразуются в компоненты сетки AutoCAD Architecture так, как указано в следующей таблице.

Компонент Revit	Компонент AutoCAD Architecture
линии сетки	объект «пользовательская сетка»
марки осей сетки	многовидовые блоки, прикрепленные якорями к пользовательской сетке
текст марки оси сетки	значение атрибута в многовидовых блоках Прим.: Значение атрибута может редактироваться в AutoCAD Architecture.

Важное замечание: При первом экспорте в приложение AutoCAD Architecture необходимо выполнить следующие действия:

В разделе «Экспорт» файла Revit.ini добавьте ключ ExportACAObjects и установите для него значение «1».

Экспорт сетки Revit в AutoCAD Architecture

1. Создайте сетку в Revit.

2. Выберите вкладку «Файл» «Экспорт»«Форматы САПР» («Файлы DWG»).
3. В диалоговом окне «Экспорт DWG» в разделе «Выберите настройки экспорта» нажмите («Изменить параметры экспорта»).
4. В диалоговом окне «Параметры экспорта DWG/DWF» выберите вкладку «Тела».
5. Установите флажок «Экспортировать как объекты AutoCAD® Architecture и AutoCAD® MEP», выберите в раскрывающемся списке требуемый тип объектов и нажмите кнопку «ОК».
6. В диалоговом окне «Экспорт DWG» в списке «Экспорт» выберите <Набор видов/листов в сеансе>.
7. Выберите 3D вид для экспорта. См. раздел Наборы видов/листов для экспорта.
8. Нажмите кнопку «Далее».
9. В диалоговом окне «Экспорт в форматы САПР» убедитесь, что в списке «Тип файлов» выбран тип «Файлы DWG AutoCAD (*.dwg)».
10. Нажмите кнопку «ОК».

    Выбранный вид экспортируется как файл DWG.

11. Чтобы открыть экспортированную сетку в AutoCAD Architecture, выполните следующие действия:
    • Запустите AutoCAD Architecture.
    • Выберите «Открыть»«Чертеж» и откройте экспортированный DWG-файл.


    При необходимости можно изменить сетку в AutoCAD Architecture. Дополнительные сведения см. в разделах «Сетки» и «Многовидовые блоки» справочной системы AutoCAD Architecture.
