Инструмент "Изменить опору" в случае элементов каркаса удобно использовать при моделировании с использованием сборных балок. Используйте статическую опору, чтобы обеспечить согласованность геометрии балки во время корректировки.
Видео: Изменение опор семейства для настройки поведения элемента каркаса

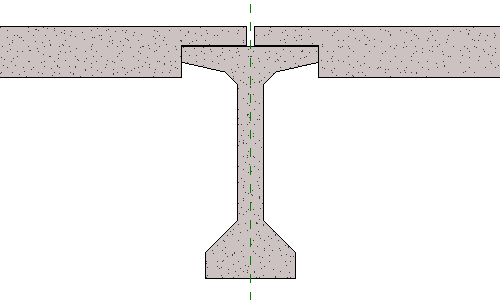

В этом примере 2 соединенные обрезанные на концах балки соединяют поддерживающую сборную I-образную балку.

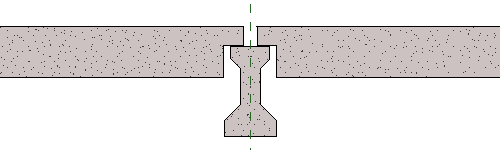

При изменении типа семейства I-образных балок зазор между двумя балками увеличивается. Это изменение является результатом того, что геометрия поддерживающей I-образной балки раздвигает две соединенные балки.
|
|

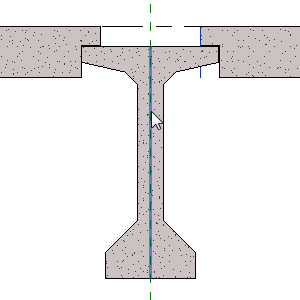

Для поддержания согласованности сокращения между обрезанными на концах балками используйте инструмент "Изменить опору", чтобы задать общую опору, по которой будет выравниваться геометрия конца балки. В данном случае это осевая линия I-образной балки.
|
|
Далее для определения сокращения обеих обрезанных на конце балок необходимо настроить свойства экземпляра "Выступ 1" (или 2)
и "Сокращение начального (или конечного) соединения"

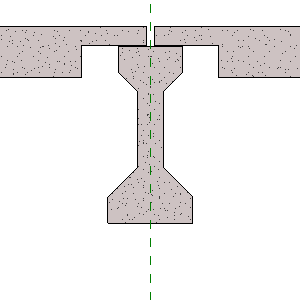

. На следующей иллюстрации показано влияние этих параметров сокращения.
Совет: Для корректировки геометрии балки можно также использовать ручки формы балок.

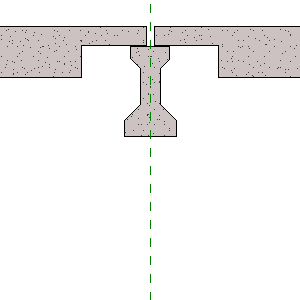

Теперь при корректировки модели с учетом различных спецификаций между балками сохраняется требуемое сокращение. Например, при изменении типа I-образной балки сокращение остается неизменным.
|
|

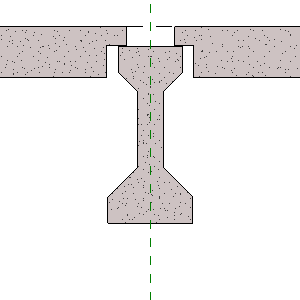

Затем можно скорректировать свойство "Выступ 1" (или 2), чтобы обеспечить лучшее соответствие геометрии нового типа или семейства опорных балок.
