Стальные соединения для Dynamo

Перед началом работы со стальными соединениями для Dynamo ознакомьтесь с приведенными здесь понятиями и принципами.

Последовательность выполнения сценария

Выполнение типового скрипта стальных соединений для Dynamo начинается с выбора элементов модели. Затем эти элементы группируются в потенциальные узлы соединений и фильтруются по тем или иными критериям. После этого выполняется размещение соединений.

Прим.: Чтобы использовать типы соединений, необходимо загрузить их в модель. В проигрывателе Dynamo после загрузки или добавления в модель новых типов нажмите кнопку «Обновить», чтобы увидеть изменения.

Данные конструкции

Данные конструкции включают в себя только те данные, которые необходимы для процессов группировки и фильтрации. Как правило, эти данные включают в себя следующее.

• Некоторые внутренние идентификационные данные элемента каркаса, которые впоследствии будут использоваться для определения элементов, которые требуется соединить.
• Начальная и конечная точки элемента каркаса, которые используются при расчете углов уклона, наклона и угла между осями. Начальная и конечная точки элемента каркаса также используются в процессе группировки.
• Данные сечений элемента каркаса (профиль, тип, форма), которые также используются в процессе фильтрации.

Ось элемента каркаса

Для каждого семейства несущих конструкций Revit задаются определенные настройки осей. Эти настройки зависят от конкретного семейства, но во всех семействах ось Х всегда соответствует длинной части элемента каркаса.

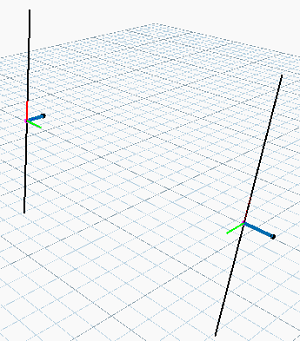

Прим.: Чтобы без труда правильно определить ось элемента каркаса, используйте узел StructureData.GetCoordinateSystem, который дает объект CoordinateSystem в Dynamo. Затем можно отобразить интересующую ось (например, Z), создав линию (Line.ByStartPointEndPoint) от начала оси (CoordinateSystem.Origin) до конца вектора оси Z (CoordinateSystem.ZAxis, Point.Add к началу оси).

Индексы

Порядок элементов каркаса играет большую роль в процессе размещения соединений. Когда сценарий создан, каждый элемента каркаса, входящий в узел:

• описывается с использованием доступных фильтров;
• получает метку с индексом, отсчитываемым от нуля (соединение размещается в соответствии с индексами).

Прим.: Определенного способа выбора индекса не существует. Важно сохранять верный порядок элементов, которые используются в качестве входных данных для узла создания соединения Dynamo. Всегда используйте один и тот же индекс для определенного входного элемента при любых условиях, когда этот элемент используется (например, индекс 0 для колонны).

Например, при создании сценария, позволяющего разместить соединение «Балка к полке колонны, с вутом», потребуется выполнить следующие действия.

1. Откройте или создайте модель, содержащую несколько образцов элементов каркаса (колонны и балки) без соединений.
2. Выберите вкладку «Сталь» панель «Соединение» («Параметры соединения»).
3. На вкладке «Соединения» укажите соединение несущих конструкций, которое требуется загрузить (в данном случае — соединение «Балка к полке колонны, с вутом»).
4. Выберите вкладку «Сталь» панель «Соединение» («Соединение»).
5. В разделе свойств элемента выберите соединение и наведите курсор на имя его типа. Отобразится подсказка с количеством элементов, порядком выбора и принятыми профилями.
6. Создайте сценарий, который позволит создать группы узлов соединений двух элементов каркаса и отфильтровать их по следующим критериям: первый элемент (индекс 0) должен быть вертикальным и двутавровым, второй элемент (индекс 1) должен иметь определенный уклон. После этого между первым входным элементом (колонна с индексом 0) и вторым входным элементом (балка с индексом 1) будет создано соединение.

Прим.: Для стандартных сценариев стальных соединений узел определяется как группа пересекающихся элементов каркаса.

Функциональные зоны

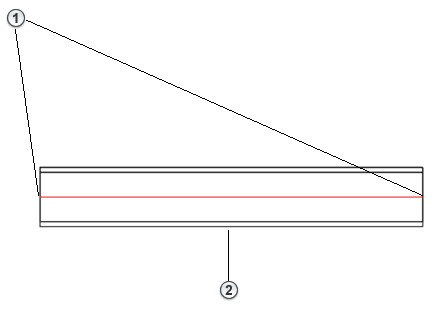

Каждый элемент каркаса (балка или колонна) представляет собой тело, ограниченное концами с двух сторон. Тело и концы элементов образуют так называемые зоны. Функционально зоны различаются способами группировки.

1. Концы балки
2. Тело балки

Способ группировки

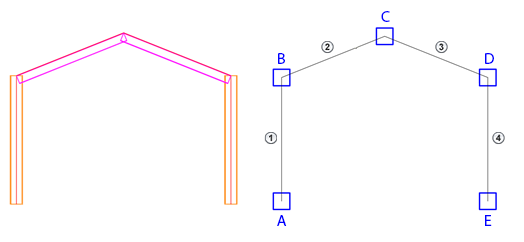

В данной модели для определения того, где будут размещены узлы соединений, используется алгоритм группировки.

 — колонна B1

 — балка B2

 — балка B3

 — колонна B4

A — узел A: колонна B1 — конец

B — узел B: колонна B1 — конец; узел B2 — конец

C — узел C: балка B2 — конец; балка B3 — конец

D — узел D: балка B3 — конец; колонна B4 — конец

E — узел E: колонна B4 — конец
