Узнайте, как отображаются скрытые на виде бетонные балки и колонны.
Управление отображением невидимых линий бетонных элементов несущего каркаса осуществляется с помощью параметра семейства «Скрытие кромок». Чтобы получить к нему доступ, следуйте инструкциям ниже.
- Выберите бетонную балку или колонну и перейдите на вкладку «Изменить | Несущий <элемент>»
панель «Режим»
(«Редактировать семейство»).
- Настройте параметр в одном из двух расположений.
- Найдите параметр «Скрытие кромок» в разделе «Графика» палитры свойств.
- Выберите вкладку «Создание»панель «Свойства»
(«Категория и параметры семейства»). Найдите параметр «Скрытие кромок» в разделе «Параметры семейства» диалогового окна «Категория и параметры семейства».
Прим.: Этот параметр доступен только для бетонных несущих балок и колонн.
Следующее соединение в паз под несущим перекрытием демонстрирует, как параметр «Скрытие кромок» влияет на виды. Каждый нумерованный угол в этом разрезе представляет кромку балки, которая может быть скрыта другой геометрией.
В следующей таблице показано, как настройки параметра влияют на эти кромки.
| Настройка параметра и описание | Заданный вид в плане |
|---|---|

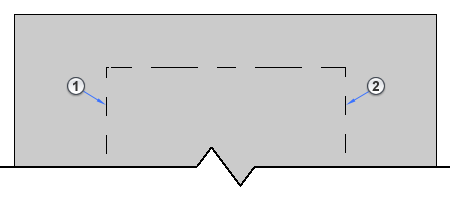

| Другими элементами. Отображение кромок элемента, перекрытых другими элементами.
На этом виде в плане несущее перекрытие загораживает кромки 1 и 2 и концы балки, которые обозначаются штриховыми линиями. |
|

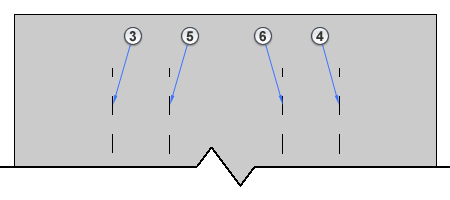

| Балкой. Отображение кромок элемента, перекрытых геометрией балки.
На этом виде в плане геометрия балки перекрывает кромки 3, 4, 5 и 6 балки, которые обозначаются штриховыми линиями. |
|

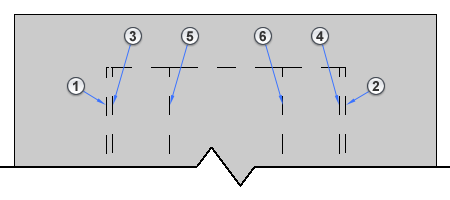

| Скрытие всех кромок. Отображение всех кромок элемента.
На этом виде в плане все перекрываемые кромки и концы балки обозначаются штриховыми линиями. |
|
Прим.: Увеличьте масштаб вида, если штриховые линии слишком тонкие или совсем не отображаются.
