Редактирование размеров или соединителей элементов базы данных производителя

Элемент базы данных производителя можно редактировать в Revit, чтобы определить необходимые размерные значения и параметры.

При выполнении команды «Редактировать элемент» будет открыто одноименное диалоговое окно. Это диалоговое окно используется для редактирования размеров и соединителей элементов базы данных производителя. Изменить можно только свойства, связанные с соединителями, которые не подключены к другой детали.

Элемент можно редактировать до его размещения, выбрав его на палитре «Элементы базы данных производителя MEP». Элемент также можно редактировать и после размещения в области чертежа. Команда «Редактировать элемент» недоступна для подвесок.

1. Выберите элемент для размещения.
2. Перейдите на вкладку «Изменить | Разместить элемент базы данных производителя» панель «Параметры» («Редактировать элемент»).
Совет: Также, чтобы редактировать деталь, можно дважды щелкнуть ее.



Редактируемый элемент будет отображен в области просмотра. Можно использовать инструмент навигации ViewCube для изменения ориентации элемента в области предварительного просмотра.

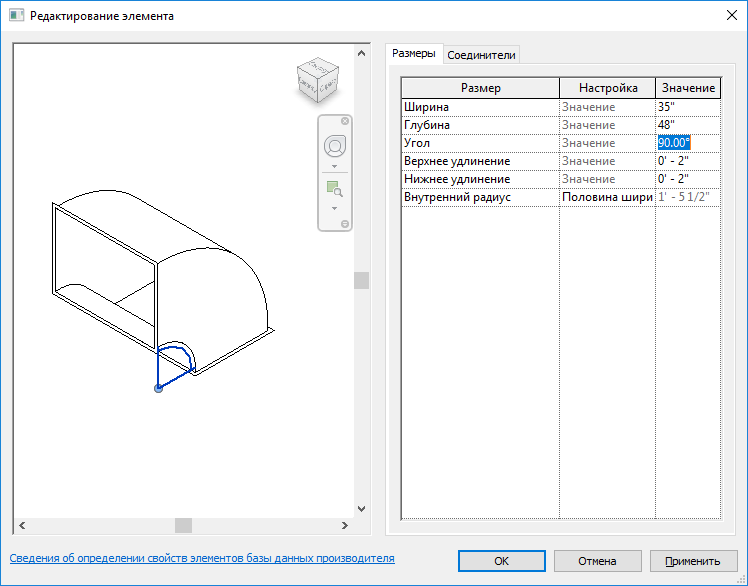

3. В диалоговом окне «Редактировать элемент» на вкладках «Размеры» или «Соединители» можно редактировать свойства. Например, можно изменить значение угла для радиуса изгиба.

   Можно редактировать спецификации соединителя трубопровода в конфигурации производителя, чтобы в Revit соединитель применялся автоматически на основании предпочтительных настроек размещаемого элемента. См. раздел о настройке соединителей в справке по Autodesk Fabrication.

4. Нажмите кнопку «Применить» для просмотра изменений.
5. Для сохранения изменений нажмите «ОК».
