Создание типов систем

Новый тип системы воздуховодов или трубопроводов можно создать путем копирования существующего типа системы.

Видеоролик «Создание систем»

При копировании типа системы в новом типе системы используется та же самая классификация систем. Затем можно изменить дублирование, не затрагивая исходный тип системы или ее экземпляры.

Создание пользовательского типа системы воздуховода

1. В Диспетчере проекта разверните узел «Семейства»«Системы воздуховодов»«Система воздуховодов».
   Совет: Для создания пользовательского типа системы трубопроводов разверните раздел "Семейства" "Системы трубопроводов""Система трубопроводов".
2. Щелкните правой кнопкой мыши элемент «Тип системы» и выберите «Копировать».
3. Выберите "Копировать", щелкните правой кнопкой мыши и выберите "Переименовать". Введите имя для нового типа системы.

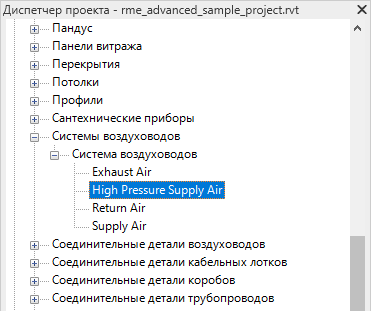

   В следующем примере приточный воздух высокого давления был создан на основе системы подачи воздуха, и имеет идентичную классификацию систем.
