Размещение воздухораспределителей

Этот инструмент позволяет размещать в проекте воздухораспределители. При размещении на виде таких устройств, как воздухораспределители, связанная с ними информация используется при расчете нагрузок для пространств (помещений) в системе воздуховодов. В помещениях нарастающим итогом учитывается количество приточного, рециркулирующего и отработанного воздуха, подаваемого в помещение или отводимого из него, что позволяет выбрать правильные размеры воздухораспределителей.

Задание высотной отметки компонента

1. Откройте вид, содержащий систему воздуховодов, в которую требуется добавить воздухораспределитель.
2. Выберите вкладку "Системы"панель "ОВК" "Воздухоприемник" и укажите тип воздухораспределителя в списке Выбор типа.
3. На ленте задайте следующие параметры:
   • Загрузить семейство. загрузка компонентов семейства.
   • Модель в контексте. позволяет создать новое семейство указанного компонента, которое будет доступно только в данном проекте.
4. Убедитесь в том, что на ленте установлен флажок "Марки при размещении", обеспечивающий автоматическое добавление марки. Затем на панели параметров задайте следующие параметры маркировки:

   Цель	Действия
   Изменение ориентации марки.	Установите переключатель в положение "Горизонтально" или "Вертикально".
   Загрузка дополнительных марок.	Выберите "Марки".
   Добавление линии выноски между маркой и воздухоприемником	Установите флажок "Выноска".
   Изменение длины выноски по умолчанию	Введите значение в текстовом поле справа от флажка "Выноска".

5. Для размещения воздухораспределителя непосредственно на грани воздуховода выберите вкладку "Изменить | Разместить воздухораспределитель "панель "Компоновка" "Воздухораспределитель на воздуховоде".

   Вы можете разместить на воздуховоде новый воздухораспределитель или перетащить на воздуховод существующий воздухораспределитель.

   Примечания.

   • Поддерживаются только воздухораспределители без основы.
   • Перемещайте курсор внутри воздуховода для привязки воздухораспределителя к поверхности воздуховода.
   • При размещении воздухораспределителя на боковой грани воздуховода точкой вставки будет являться точка вставки семейства.
   • При размещении воздухораспределителя на конце воздуховода точка вставки определяется соединителем.
6. Для воздухораспределителей без основы на панели параметров необходимо задать параметр
   • Поворот после размещения, который позволяет вращать компонент после его размещения на виде.
     Совет: Можно также повернуть компонент на 90 градусов в процессе его размещения с помощью клавиши пробел.

   Некоторые воздухораспределители представляют собой компоненты с основой, т. е. должны размещаться на рабочей плоскости.

7. Если выбран воздухораспределитель с основой, нажмите "Разместить на рабочей плоскости", чтобы указать компонент-основу.
   Совет: При размещении воздухораспределителя на рабочей плоскости может потребоваться выбрать плоскость в диалоговом окне "Рабочая плоскость" или в списке "Плоскость размещения" на панели параметров.
8. Переместите курсор в то место, куда требуется поместить воздухораспределитель, и щелкните мышью.
9. Нажмите "Изменить".
10. При размещении компонента без основы выберите воздухораспределитель и на палитре свойств введите значение параметра "Смещение", определяющего отметку.
Прим.:

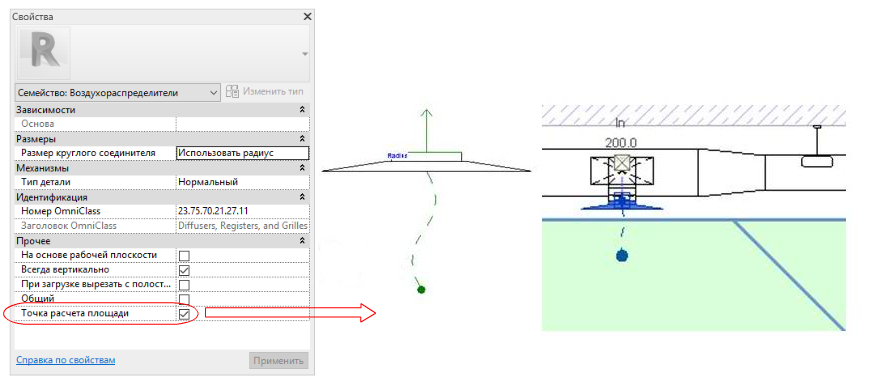

В некоторых случаях воздухораспределители можно разместить таким образом, чтобы положение соединительного элемента находилось вне пространства. В качестве точки поиска для определения того, в каком пространстве находится воздухораспределитель, используется точка принадлежности помещению. Для активации точки принадлежности помещению можно отредактировать семейство для воздухораспределителя, после чего переместить точку таким образом, чтобы она находилась внутри пространства. В окне редактора семейств на палитре свойств активируйте точку принадлежности помещению. Измените местоположение точки принадлежности помещению, чтобы она находилась внутри пространства.


Поскольку принадлежности помещению определяет, в каком пространстве находится воздухораспределитель, она также отражается в спецификациях. Например, если в спецификацию с данными пространства (такими как имя и номер) добавить колонну, то будет использоваться пространство в соответствии с точкой принадлежности помещению.
