Для повышения производительности и получения наилучших результатов при работе в Revit для детализации для производителя следуйте приведенным ниже рекомендациям.
Изменение положения элементов

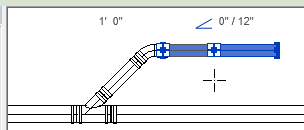

- Нажмите клавишу SHIFT при перетаскивании соединителя, чтобы свободно изменять положение нескольких деталей. Например:
- При перетаскивании соединителя, удерживая нажатой клавишу SHIFT, можно перемещать трубу в любом направлении.
- При перетаскивании соединителя, удерживая нажатой клавишу SHIFT, можно перемещать трубу в любом направлении.
- При перетаскивании соединителя, не удерживая клавишу SHIFT, перемещение ограничено.
- Используйте инструмент «Переместить» для более точного перемещения. См. раздел Перемещение элементов с помощью инструмента «Перенести».

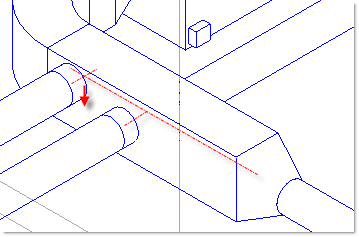

Расположите заглушки смещения по центру перед использованием инструмента «Проект для производителя»
Для улучшения результатов преобразования модели Revit в элементы базы данных производителя убедитесь в том, что заглушки смещения расположены по центру перед применением инструмента «Проект для производителя». После завершения преобразования можно изменить положение заглушек.
Перед использованием инструмента «Трасса и заливка» добавьте изгиб для заглушек, для которых требуются три изгиба

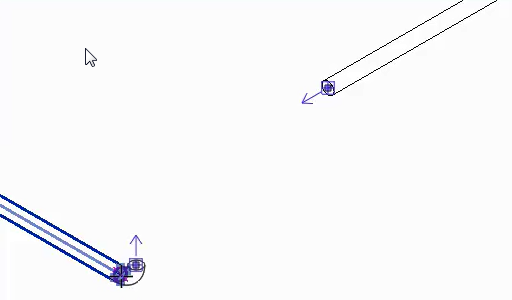

Используйте инструмент «Трасса и заливка» для соединения ответвления с магистралью

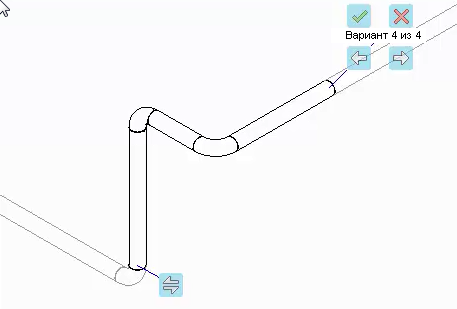

При подсоединении ответвления к магистрали, используйте инструмент «Трасса и заливка». Для команды «Обрезать/удлинить» всегда используется первое решение, которое может не принести желаемого результата. С помощью инструмента «Трасса и заливка» можно быстрее получить подходящее решение.
Привязка к ребру при врезке в прямой участок
При вставке или врезке элемента из базы данных производителя, например Т-образного пересечения, в прямой участок путем привязки к пересекающей контрольной линии ответвления, можно выполнить привязку, щелкнув ребро прямого участка, вместо того чтобы нажимать на его осевую линию.
Рекомендуется сделать это, поскольку при привязке к ребру к контрольной линии. При привязке к осевой линии деталь привязывается к сетке шаговой привязки, а не к контрольной линии. Подробная информация о поведении привязки в Revit приведена в разделе Привязки.

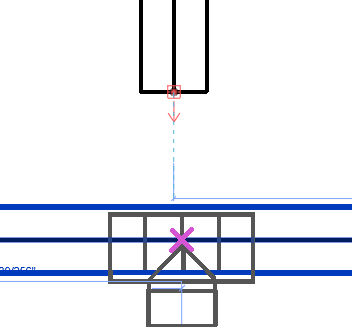

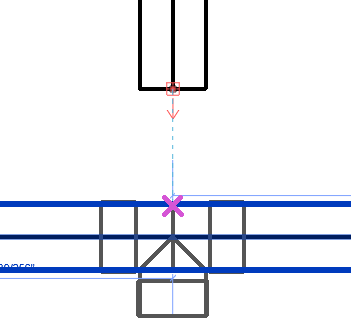

| Выполните привязку к ребру детали (щелчком мыши), как показано на рисунке ниже (выполняется привязка к линии отслеживания): | Не осуществляйте привязку к осевой линии детали (щелчком мыши), как показано на рисунке ниже (выполняется привязка к сетке шаговой привязки): |
|
|
|
