Используйте инструменты «Обрезать/удлинить» для обрезки и удлинения границ одного или нескольких элементов.
С ее помощью можно также сформировать угол из двух непараллельных элементов. Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить. Фрагменты, находящиеся с противоположной стороны, будут удалены из модели.
Видеоролик: «Обрезка и удлинение элементов»
Эти инструменты можно применять к элементам, например к следующим:
- стены;
- линии;
- балки;
- раскосы;
- трубы и воздуховоды из базы данных производителя MEP.
Процедура обрезки или удлинения элементов
- Выполните одно из следующих действий.
Цель Действия Обрезка/удлинение двух элементов до угла Выберите вкладку «Изменить»
панель «Изменить»
(«Обрезать/удлинить до угла»).
Последовательно выберите оба элемента.
Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить.
Обрезка/удлинение одного элемента до границы другого элемента Выберите вкладку «Изменить»
панель «Изменить»
(«Обрезать/Удлинить один элемент»).
Выбрать опорный объект в качестве границы. Выбрать элемент, который требуется обрезать/удлинить.
Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить. Фрагменты, находящиеся с противоположной стороны, будут удалены из модели.
Обрезка/удлинение нескольких элементов до границы другого элемента Выберите вкладку «Изменить»
панель «Изменить»
(«Обрезать/Удлинить несколько элементов»).
Выбрать опорный объект в качестве границы. Для выбора элементов, которые требуется обрезать или удлинить, можно использовать один или оба следующих метода.- Щелкните, чтобы выбрать каждый элемент, который требуется обрезать или удлинить.
- Нарисуйте рамку выбора вокруг элементов, которые требуется обрезать или удлинить.
Прим.: При создании рамки выбора справа налево выбираемые элементы могут находиться в рамке не полностью. При создании рамки слева направо будут выбраны только те элементы, которые полностью находятся в рамке.При выделении элементов, пересекающих границу, сохраняется та их часть, которую вы щелкаете. При выделении рамкой выбора сохраняются детали элементов по ту сторону границы, где вы щелкнули при начале выделения. Детали, находящиеся с другой стороны границы, будут обрезаны.
Обрезка элемента между 2 точками Выберите вкладку «Изменить» панель «Изменить»
(«Разделить элемент»). На панели параметров установите флажок «Удалить внутренний сегмент». Выберите две точки на элементе для определения необходимых границ. Внутренний сегмент удаляется, а оставшиеся элементы сохраняются. См. раздел Разделение элементов.
- Продолжите выбор элементов в текущем режиме либо выберите другой режим.
Прим.: Пока инструмент активен, можно в любой момент перейти к другому режиму обрезки или удлинения. При этом также снимается выделение с опорного объекта.
- Для завершения работы с инструментом нажмите клавишу Esc.
Предварительное изображение результата применения инструмента «Обрезать/удлинить до угла»

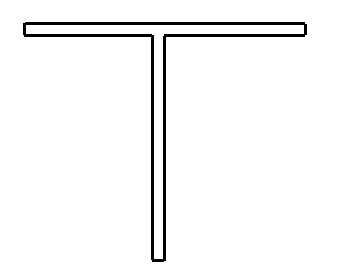

Две стены обрезаны/удлинены с образованием углового пересечения

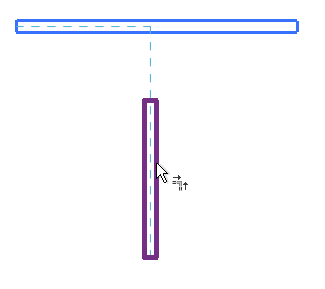

Образец применения инструмента «Обрезать/удлинить один элемент» на горизонтальной стене, выбранной в качестве границы
Стена удлинена до вспомогательной линии

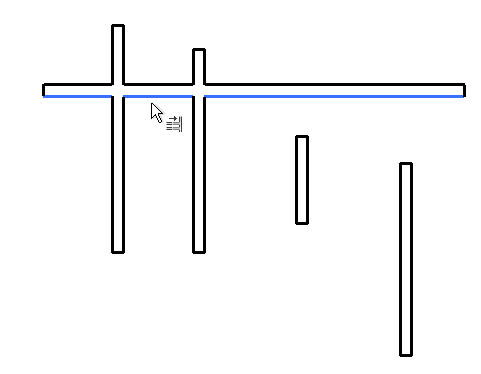

Несколько стен и одна вспомогательная линия
Результат выбора крайней левой вертикальной стены над границей, двух стен под границей и выделения стены справа.

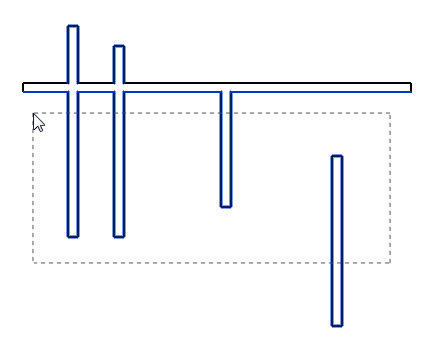

Образец применения инструмента «Обрезать/удлинить несколько элементов» на горизонтальной стене, выбранной в качестве границы, и рамкой выбора, нарисованной слева направо

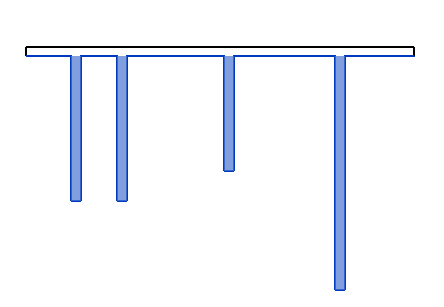

Результат, полученный при выделении рамкой выбора элементов от точки, находящейся под границей, с целью включения вертикальных стен
