在楼板中创建干涉条件的步骤

使用以下步骤可以在楼板中创建楼梯干涉区域。在楼梯和楼板之间添加干涉条件后，将根据指定的梯段净空高度与左间隙和右间隙（对于直跑楼梯和多向平台楼梯来说）或者内间隙和外间隙（对于螺旋楼梯和 U 形楼梯来说），在楼梯周围切割出一个长方体。

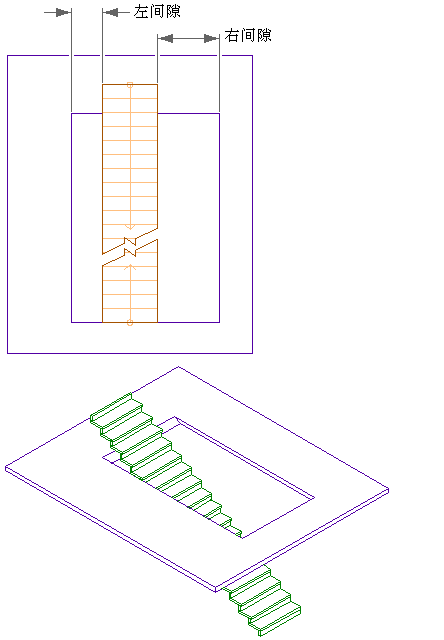

为楼板干涉条件指定左间隙和右间隙

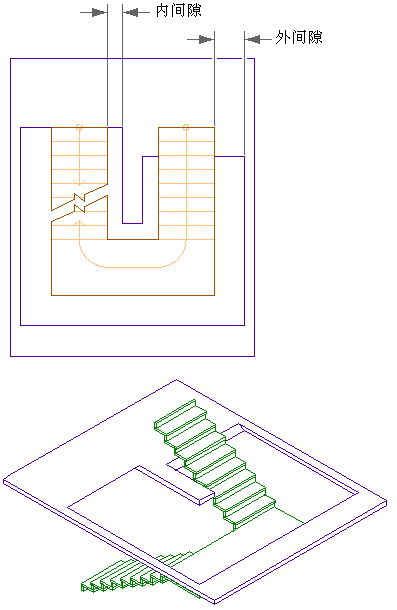

为楼板干涉条件指定内间隙和外间隙

1. 创建与楼板相交的楼梯。
2. 双击楼梯打开“特性”选项板。
3. 单击“设计”选项卡，然后展开“高级”和“干涉”。


4. 设置干涉条件的尺寸：

   如果希望...	则...
   为干涉条件指定高于踏步的高度	在“净空高度”中输入值。
   为直跑楼梯和多向平台楼梯的干涉条件指定左间隙和右间隙	为“左间隙”和“右间隙”输入值。
   为螺旋楼梯和 U 形楼梯的干涉条件指定内间隙和外间隙	为“内间隙”和“外间隙”输入值。

5. 在图形中（而不是楼梯上）单击以删除选择内容。
6. 选择要相交的楼板，然后 依次单击“楼板”选项卡 “修改”面板 “干涉条件”下拉菜单 “添加”.
7. 选择楼梯，然后按 Enter 键。
8. 选择包络处理效果，然后按 Enter 键。

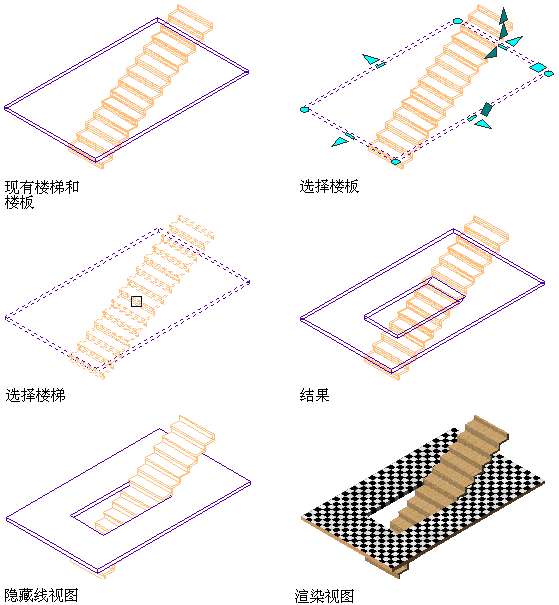

   创建楼板与楼梯的干涉条件

   注： 修改楼梯的“干涉”值会改变与楼板的交点尺寸。
