可让用户在选定的标注中添加或删除检验标注。

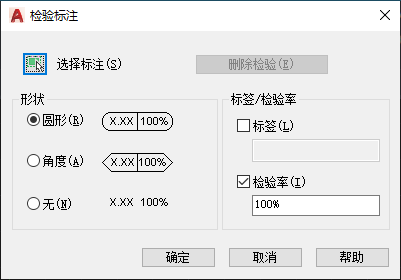

DIMINSPECT（命令） 查找
将“形状和检验标签/比率”设置用于检验边框的外观和检验率值。
选项列表
将显示以下选项。
选择标注
指定应在其中添加或删除检验标注。
删除检验
从选定的标注中删除检验标注。
形状
控制围绕检验标注的标签、标注值和检验率绘制的边框的形状。
- 圆形
-
使用两端点上的半圆创建边框，并通过垂直线分隔边框内的字段。
- 角度
-
使用在两端点上形成 90 度角的直线创建边框，并通过垂直线分隔边框内的字段。
- 无
-
指定不围绕值绘制任何边框，并且不通过垂直线分隔字段。
标签/检验率
为检验标注指定标签文字和检验率。
- 标签
-
打开和关闭标签字段显示。
- 标签值
-
指定标签文字。
选择“标签”复选框后，将在检验标注最左侧部分中显示标签。
- 检验率
-
打开和关闭比率字段显示。
- 检验率值
-
指定检验部件的频率。
值以百分比表示，有效范围从 0 到 100。选择“检验率”复选框后，将在检验标注的最右侧部分中显示检验率。
