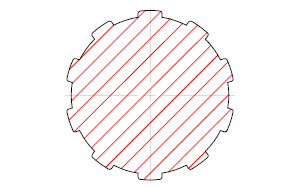

使用填充图案、实体填充或渐变填充来填充封闭区域或选定对象。
访问方法
工具集：。
菜单：。
显示“填充”面盔 或“图案填充和渐变色”对话框。 如果您希望使用“图案填充和渐变色”对话框，请将 HPDLGMODE 系统变量设置为 1。
如果在命令提示下输入 -hatch，将显示选项。
注：
- 要避免内存和性能问题，在单个图案填充操作中创建的图案填充线的最大数目是有限的。但可以使用 HPMAXLINES 系统变量来更改图案填充线的最大数目。
- 要保持带有非连续性图案填充线的图案填充的性能，请选择预定义的填充图案，而不是加载和设置非连续性的线型。HPLINETYPE 系统变量默认不显示图案填充中非连续性线型。
- 要控制对象捕捉是否忽略图案填充对象，请为 OSOPTIONS 系统变量增加或减去 1。
从多个方法中进行选择以指定图案填充的边界。
- 指定对象封闭的区域中的点。
- 选择封闭区域的对象。
- 使用 -HATCH 绘图选项指定边界点。
将显示以下提示：
- 拾取内部点
- 根据围绕指定点构成封闭区域的现有对象来确定边界。
- 选择对象
- 根据构成封闭区域的选定对象确定边界。
- 放弃
- 删除您使用当前活动的 HATCH 命令插入的最后一个填充图案。
- 设置
- 打开“图案填充和渐变色”对话框，您可以在其中更改设置。
