创建冷却管线

在本任务中，您将使用“冷却回路向导”创建简单的冷却管道。

1. 单击 （“几何”选项卡 >“创建”面板 >“冷却回路”）。
2. 选择 10 mm 作为管道直径。
3. 输入 25 mm 作为零件上方和下方的距离。
4. 选择 X 作为对齐方向。
5. 单击“下一步”。
6. 输入 6 mm 作为“管道数量”。
7. 输入 35 mm 作为“管道中心之间距”。
8. 输入 100 mm 作为“零件之外距离”。
9. 单击“使用软管连接管道”。
10. 单击“预览”以查看布局。

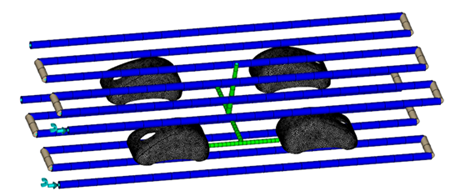

11. 单击“完成”。
