查看冷却回路结果

在本任务中，您将分析不同的冷却回路结果。

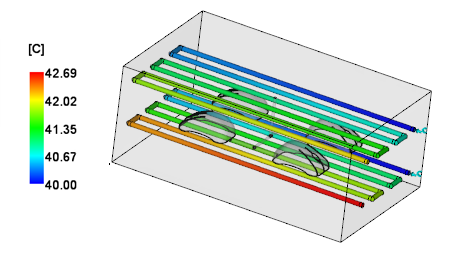

1. 单击“方案任务”列表中的“温度，回路冷却液(平均)”结果。

   温度的增加幅度最好小于 2°C-3°C。型芯回路温度接近该准则的上限。温度上升可接受，但如果上升得更低则更好。



2. 单击“回路流动速率”结果。

   流动速率刚好超过 3 l/分。这是此回路所需的流动速率，以达到指定的 10,000 雷诺数。流动速率并不高，因此模具不太可能达到流动速率上限。

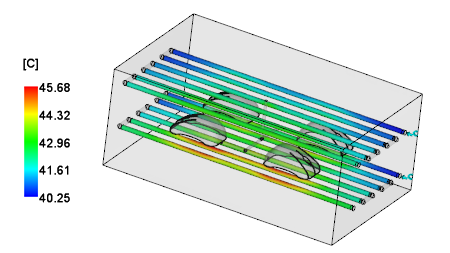

3. 单击“温度，模具-回路界面处(平均)”结果。

   当冷却液入口上方低于 5°C 时，该结果最佳。型芯中有些位置会高于此限制。 较大的流动速率会降低此温度。



若要改善这些结果：

• 使用较高的冷却液流动速率（您将必须提高所需的雷诺数控制，或更改“冷却液控制”以指定流动速率或回路压力）。
• 添加更多冷却管道/回路。
• 延长周期时间。
