绘制结果 XY 点图

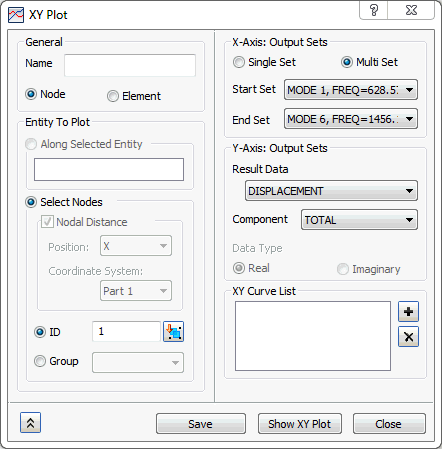

若要使用结果的 XY 点图，请在 Inventor Nastran 树中“子工况”下的“XY 点图”图标上单击鼠标右键，然后选择“新建”。请确保已运行分析（在 Inventor Nastran 树的“分析”上单击鼠标右键，然后选择“在 Nastran 中求解”）或已加载结果（在 Inventor Nastran 树的“分析”上单击鼠标右键，然后选择“加载结果”）。

常规：

• 名称：XY 点图的名称。
• 节点：点图节点输出量（如位移、速度和加速度）。
• 单元：点图单元输出量（如应力和应变）。

  相对于节点和/或单元距离绘制结果时，是基于相对于选定位置的坐标距离。您可以通过选择相应的节点或单元单选按钮来基于节点和单元结果过滤结果数据。

要绘制的实体：

• 沿选定实体：允许选择草图线段或边，以在“XY 图”曲线（结果为 Y 轴，距离为 X 轴）绘制其上的结果。
• 选择节点/单元：允许通过设定位置和参考坐标系来选择节点/单元的 ID。
  • 选中节点/单元距离：根据“节点”或“单元”单选按钮的选择，考虑节点或单元距离。

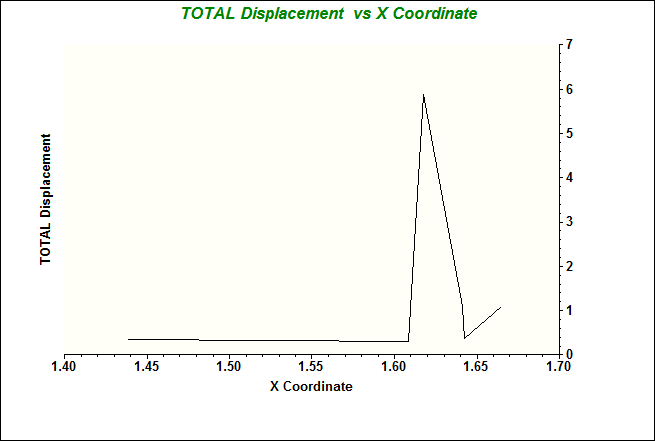

    • 位置：选择“节点”时，将根据在 X、Y 或 Z 坐标上的位置来获取节点距离。
    • 坐标系：允许根据坐标系的选择来定义节点/单元距离的位置。

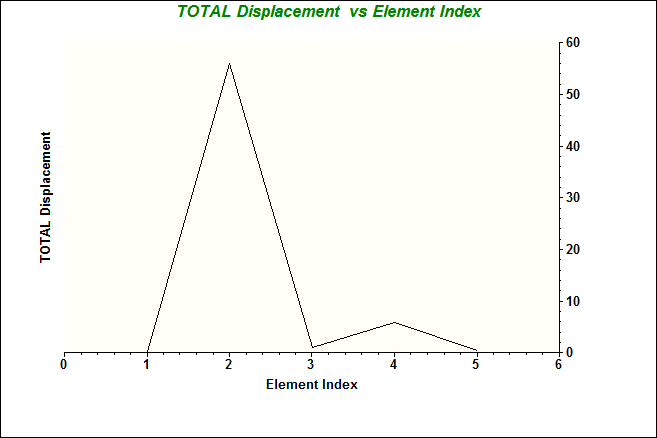

  • 未选中节点/单元距离：将不考虑距离；而是根据节点/单元索引来绘制 XY 图。



  • ID：节点或单元的 ID。可单击所需的节点或单元以将 ID 填充到选择菜单。可以使用“查询显示”（在 Inventor Nastran 模型树中的“节点”或“单元”上单击鼠标右键）来获取 ID，以将其手动输入到选择菜单。也可以通过输入逗号 (,) 来连续输入 ID，如下图所示：



  • 组：允许选择已定义的组。

输出集：

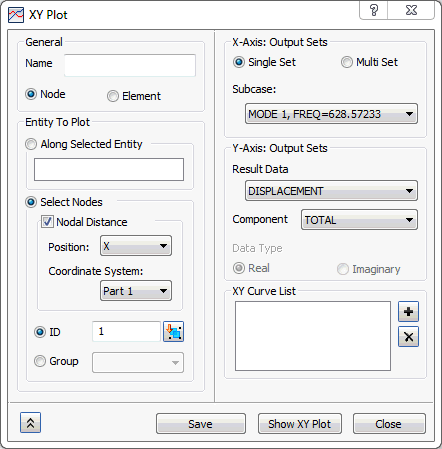

• 单个集：适用于所有分析。允许为草图/边上的结果（使用“沿选定实体”选项选择）或多组节点/单元（使用“选择节点/单元”选择）绘制 XY 图。
• 多个集：仅适用于包含多个结果的子工况分析。
  • 起始集：指定“XY 点图”输出集范围的起始集。
  • 结束集：指定“XY 图”输出集范围的结束集。



输出矢量：

• 结果数据：定义要绘制的输出矢量。
• 分量：定义要绘制的矢量分量（如果适用时）。
• 数据类型：
  • 幅值：选择幅值和相位输出时显示。适用于频率响应求解的极性信息。
  • 相位：选择幅值和相位输出时显示。适用于频率响应求解的极性信息。
  • 实际：选择实际和虚构输出时显示。适用于频率响应求解的矩形信息。
  • 虚构：选择实际和虚构输出时显示。适用于频率响应求解的矩形信息。

XY 曲线列表：

• 允许针对所选的相同节点/单元的不同结果使用不同设置绘制多条曲线。



  • 添加：可使用 按钮将曲线添加到“XY 曲线列表”，当您单击“显示 XY 图”时，将绘制添加到列表中的曲线。如果未选择添加的多个曲线，则在“XY 点图”的图形中显示所有曲线。如果从列表中选择任何一条曲线，则仅显示所选的曲线。
  • 删除：可使用 按钮从“XY 曲线列表”中删除所选的曲线。
• 创建 XY 图：在“模型”树的“XY 图”区域下创建当前 XY 图。
• 显示 XY 点图：在单独的窗口中显示 XY 点图。
• 关闭：允许关闭“XY 图”对话框。
