刚体连接器

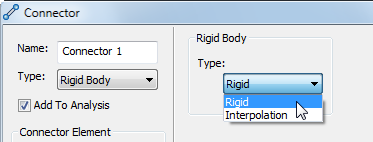

在“连接器”窗体左半部分的“类型”下选择“刚体”选项时，有两种刚体子类型可供选择。可使用“类型”下拉菜单在对话框右半部分的“刚体”部分中选择此选项。

“连接器”对话框的外观在两个刚体类型之间略有不同。具体而言，在“连接器单元”部分中，选择框的名称不同（对于刚性类型，“相关实体”和“独立顶点/点”；对于插值类型，“要进行平均的实体”和“参考顶点/点”）。

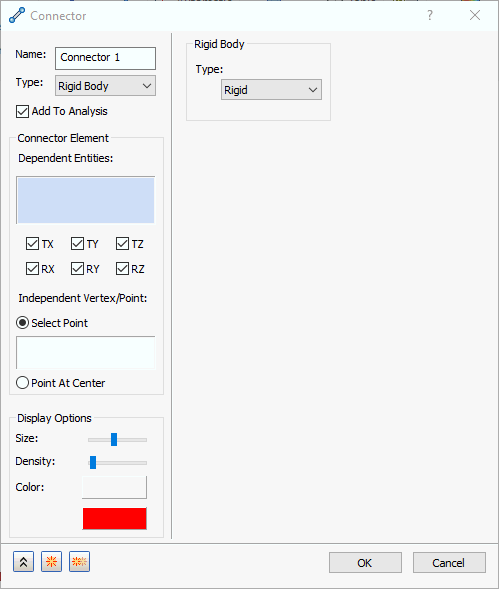

“连接器”对话框，刚体，类型 = 刚性：

“连接器”对话框，刚体，类型 = 插值：

• 类型：
  • 刚性：定义 RBE2（完全刚性）单元类型。
  • 插值：定义 RBE3（插值）单元类型。通常用于分布载荷。

  当定义“刚性”(RBE2) 和“插值”刚性元素 (RBE3) 时，请务必小心。如果创建时不小心，则可能导致致命错误。

  使用 RBE2 单元时，“相关”实体的移动方式将与“独立”实体完全相同。使用 RBE3 单元时，参考节点的位移将是“要进行平均的实体”的位移的加权平均值。

• 添加到分析：此复选框会自动将此刚体连接器放置在树的当前“分析”分支中的“连接器”下。
• “连接器单元”部分：允许在当前连接器名称中定义多个刚性单元。
  • “自由度 (DOF)”复选框（TX、TY、TZ、RX、RY 和 RZ）：这些是刚性单元的激活自由度（即，它们提供刚性的平移和旋转方向）。默认情况下，所有六个自由度都处于激活状态。取消激活要在其中允许“独立/参考点”和“相关实体/要进行平均的实体”之间的相对运动的任何平移或旋转自由度。
  • 当类型 = 刚性时，您可以定义...
    • “相关实体”和
    • “独立顶点/点”。
  • 当类型 = 插值时，您可以定义...
    • “要进行平均的实体”和
    • “参考顶点/点”。
• 显示选项：对于显示在模型上的刚体连接器符号，允许编辑其大小、密度和颜色。

刚体连接器示例：
