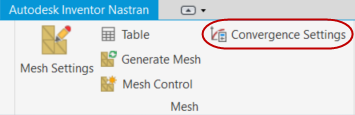

使用“网格收敛”设置以在分析期间细化网格：对于整个零件，可以全局细化；也可以在具有更多网格错误的复杂区域中进行局部细化。在Autodesk Inventor Nastran ribbon的“网格”面板中，单击“收敛设置”。若要恢复默认细化值，请单击对话框底部的“重置”按钮，如下图所示。

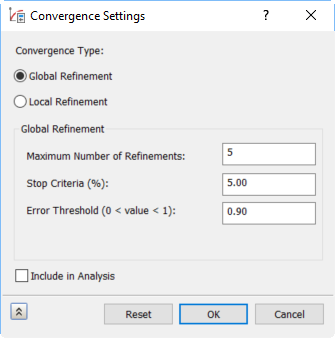

全局细化

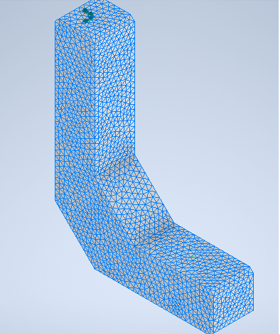

此类型的收敛将导致整个模型中网格尺寸均匀。
最多细化次数指定收敛所需的最大 h 细化循环次数。默认值为 5，增量为 1。如果达到停止条件，则细化可能会在达到此次数之前就停止。
停止条件 (%) 设置后续细化结果之间差异的最小百分比值。如果该值小于此最小值，则细化停止。要收敛的结果是 Von Mises 应力。
错误阈值（0 < 值 < 1）是介于 0 和 1 之间的值；如果计算的应变能量错误小于指定的阈值，将停止细化。尝试和错误通常用于达到一个合适的值。
应变能量基于以下等式计算并与错误阈值进行比较。
Error = sqrt(seerr/setot)
seer = 应变能量错误
setot = 总应变能量 + 应变能量错误
若要设置错误阈值，建议在阈值为 0.01 时运行第一次分析。在分析运行结束后，在“结果”面板上查看“收敛图”显示；如要进行下一次收敛运行，请将错误阈值设置为小于“收敛图”中显示的错误值。这样做应该会导致全局细化得到改进。

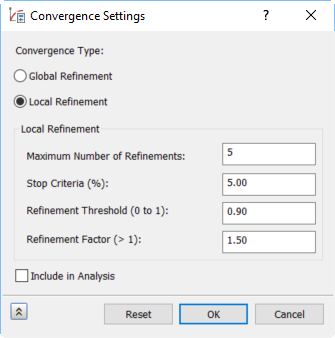

局部细化

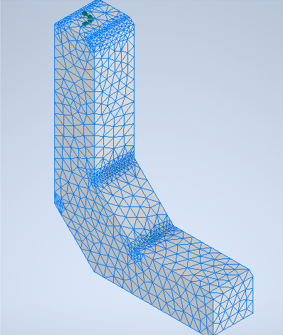

此类型的收敛基于输入的细化阈值。此处，具有最大错误的关键区域将进行细化。
最多细化次数指定收敛所需的最大 h 细化循环次数。默认值为 5，增量为 1。如果达到停止条件，则细化可能会在达到此次数之前就停止。
停止条件 (%) 设置后续细化结果之间差异的最小百分比值。如果结果中的该值小于此最小值，则细化停止。要收敛的结果是 Von Mises 应力。
细化阈值（0 到 1）是介于 0 和 1 之间的值，用于确定要考虑进行细化的具有最大错误的单元数。设置为 0 时将包括所有单元，设置为 1 时将不包括任何单元。默认值为 0.95 表示细化将应用于具有最大错误的前 5% 的单元。
细化因子 (> 1) 控制每个细化运行的关键区域中单元的增长率。例如，值为 1.5 表示细化阈值中指定的单元百分比将对每个细化增加 1.5 倍。细化因子与细化阈值紧密作用。如果阈值接近 1，请尝试将细化因子从 1.25 提高到 1.75。如果阈值接近 0，请尝试将细化因子提高到 2.0 或更高。
“包含在分析中”复选框
必须选中本框，才可以激活网格收敛（全局或本地）并运行细化迭代。
说明
- 网格收敛仅适用于“线性静力分析”，不支持用于其他分析类型。
- 网格收敛仅适用于四面体单元；对于壳单元和一维单元，网格收敛不起作用。
- 建议将抛物线网格用于细化。
- 对于局部细化，建议使用默认网格大小；对于全局细化，从使用粗糙网格大小开始

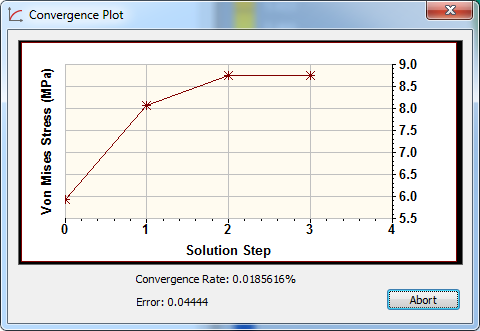

收敛图
在运行包含网格收敛的分析后，此图将包含在Autodesk Inventor Nastran ribbon的“结果”面板中。
动态图显示以下细节：
- 如果达到收敛，则为达到收敛所需的细化或步骤的数目。
- 与每个细化关联的 Von Mises 应力值。
- XY 图和百分比形式的收敛率。
- 应变能量错误，该错误对于确定全局网格细化的错误阈值非常有用。
