坐标系

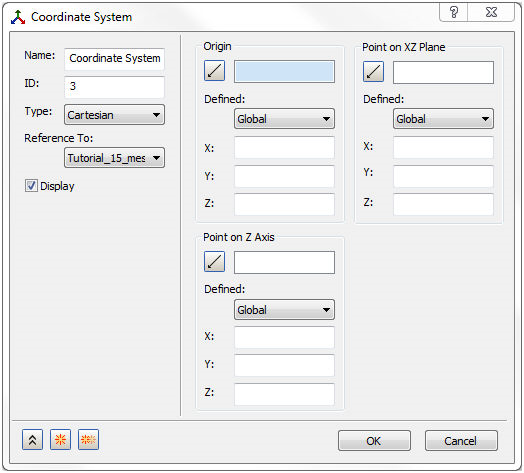

在“模型树”的“坐标系”上单击鼠标右键，然后选择“新建”。将弹出以下所示的对话框。

若要同时查看多个坐标系，可以通过单击 Inventor Nastran 模型树中的“坐标系”，然后选择所需的坐标选项。

全局坐标系的图标中会显示 G，且树视图将如下所示：

该窗体包含以下主要区域：

• 名称：在此字段中输入新坐标系的名称，例如 Bottom Cup Cylindrical。
• ID：坐标系的 ID 会自动更新。
• 类型：可使用三种类型的坐标系：
  • 笛卡尔
  • 圆柱
  • 球形
• 参考：此下拉菜单包含零件或部件模型中的所有可用坐标系的列表，这些坐标系中使用的默认名称来自零件名称。
  • 在定义新的坐标系后，列表中的其他任何坐标系均可以参考它。
  • 请考虑下图所示的示例。要在零件坐标系“短环原点”的原点处定义圆柱坐标系，请在列表中将其选中，然后在“原点 X”、Y 和 Z 字段中输入 (0, 0, 0)。
• 显示：要显示坐标系，请选中此框。
• 原点：定义坐标系原点的方法有多种。请注意，这些方法也适用于“Z 轴上的点”和“XZ 平面上的点”部分。
  • 可以在“已定义”下拉菜单中的全局或参考坐标系中手动输入 XYZ 坐标。
  • 单击点 图标。可以在模型区域中选择顶点或草图点以定义全局坐标系的原点，如以下示例所示。



  • 或者，在选择点后，再次单击点 图标，即可以修改 XYZ 坐标的原始位置（通过增加或减少此字段中的值）。请注意，y 坐标增加了 1.0 个单位。



  • 要清除选定的点，请在模型区域中单击鼠标右键，然后在窗体中选择“清除选择”。

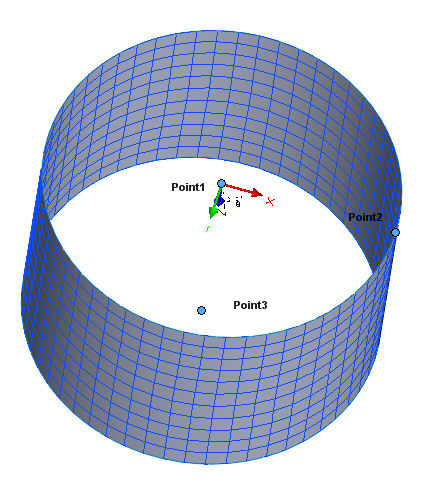

  • 以下示例说明了如何创建圆柱坐标系。



    • 可以使用以下方法在环顶边的中心处创建圆柱坐标系：
      • 在 Autodesk Inventor Nastran 建模器中，使用 2 个点（一个点位于圆心，另一个点位于边上）创建草图，然后选择位于顶边中心处的“点 1”以定义原点。
      • 选择零件的原点，然后将环高度添加至 Y 并将 X 和 Z 值保留为零。
      • 使用“名称”部分中的“参考”选择零件坐标系，切换到“已定义”旁的“参考”，然后相对于零件的原点直接输入原点坐标。
      • 在定义原点后，以类似的方式选择/定义“Z 轴上的点”和“XZ 平面上的点”部分。
      • 上图显示了新坐标系的 r – theta – z 轴。
• Z 轴上的点：定义原点后，以类似方式选择/定义“Z 轴上的点”部分。
• XZ 平面上的点：定义原点后，以类似方式选择/定义“XZ 平面上的点”部分。
