设置配电盘明细表样板的选项

可以自定义配电盘明细表的外观。 可以指定常规外观的设置，以及线路信息和负荷汇总。

1. 单击“管理”选项卡 “配电盘明细表样板”（编辑样板）。
2. 在“编辑样板”对话框中，为“样板”指定一个样板，然后单击“打开”。
3. 在“修改配电盘明细表样板”选项卡上，单击“设置样板选项”。
4. 根据需要按以下类别设置样板选项：

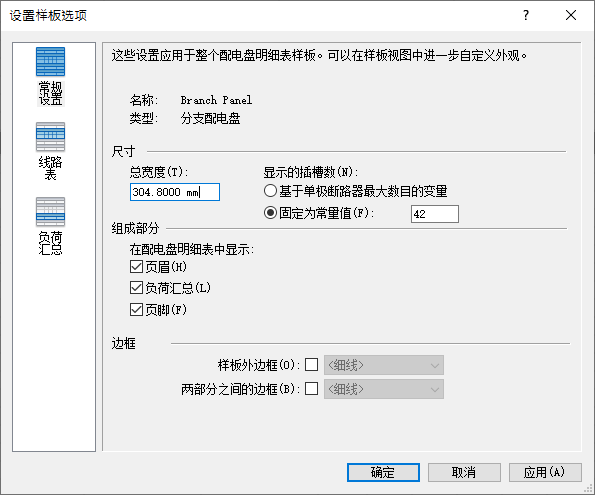

   常规设置

   通过“常规设置”选项，您可以自定义配电盘明细表的整体外观，如宽度、零件、边界以及显示的插槽和零件的数量。 您可以在创建配电盘明细表之前或之后修改这些设置，使其符合您的规范。

   1. 在左侧窗格中，选择“常规设置”。
   2. 指定打印的明细表的宽度（以英寸为单位）作为“总宽度”。
   3. 对于显示的插槽数，指定显示的插槽取决于电气设备还是设置一个常量值。 如果根据单极断路器的最大数量选择“可变”，则插槽的数量由电气设备属性中的“最大数量单极断路器”参数决定。
      注： 如果设备上的极数超过样板指定的插槽数，则会显示警告。
   4. 为“在配电盘明细表中显示”指定是否显示样板的“页眉”、“负荷汇总”和“页脚”部分。
   5. 为“边框”指定是否显示外部边框和样板的各部分之间的边框。

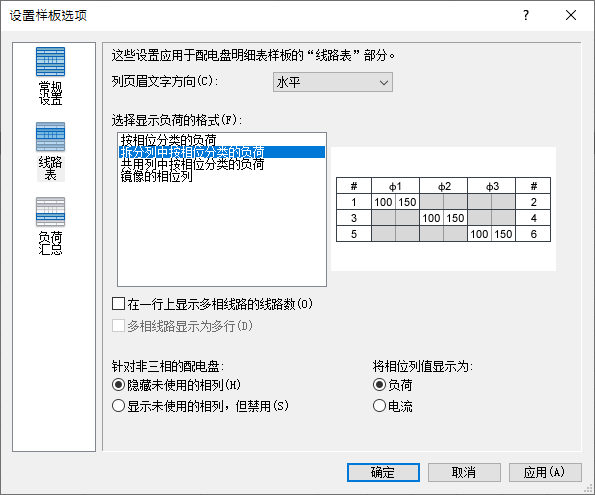

   线路表

   指定配电盘明细表线路信息和线路相关设置的布局。

   1. 在左侧窗格中，选择“线路表”。
   2. 指定列页眉文字方向。 显示载荷的选定格式将提供一种交互方式来自定义载荷表的格式。
   3. 指定用于显示负荷的格式。格式选项与您正在编辑的配电盘明细表样板类型（和配电盘配置）相关。配电盘配置确定可用的格式选项。
   4. 指定相位列的测量单位。
   5. 指定是以负荷 (VA) 还是以电流（安培）显示相列的值。

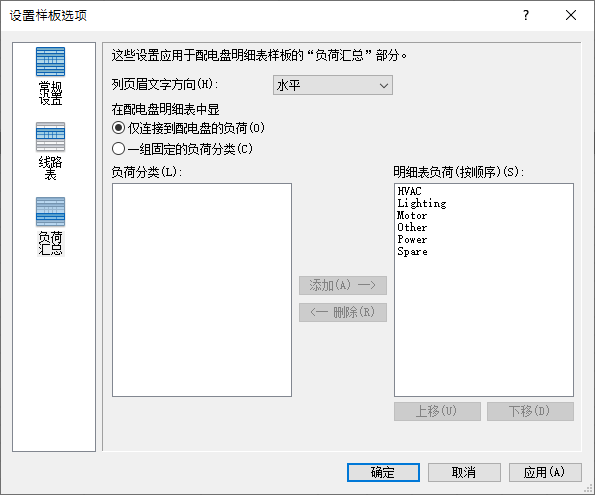

   负荷汇总

   指定要在配电盘明细表中显示的负荷种类，并指定其顺序。



   负荷汇总选项

   1. 在左侧窗格中，选择“负荷汇总”。
   2. 为“列页眉文字方向”指定文字显示方式。
   3. 为“在配电盘明细表中显示”指定只显示连接的负荷，还是显示固定的负荷集。 选择固定集时，请使用“添加”和“删除”按钮指定要显示的负荷。
