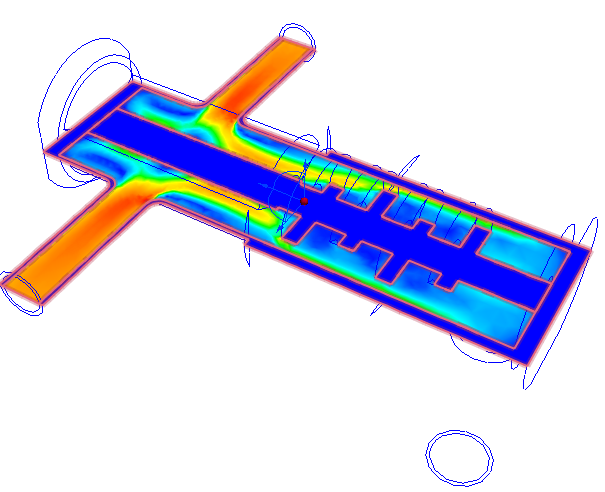

创建显示速度的切面

单击“结果”选项卡。

在这一步和下面两步中，我们将评估整个水龙头中的水流分布。我们将利用切平面、矢量和粒子迹线来分析流体。

单击“结果”选项卡中的“平面”：

若要创建平面，请单击“平面”上下文面板中的“添加”：

要调整平面方向，请在该平面上单击鼠标左键，然后单击关联对话框中的 Y：

若要移动平面，将三重轴拖放到平面上。

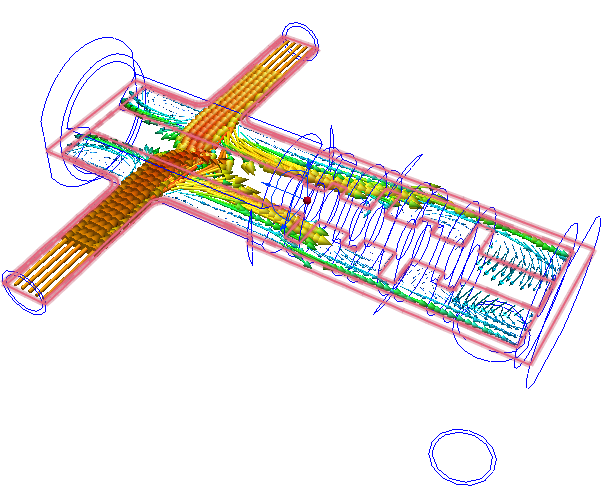

若要显示矢量，请从“平面”上下文面板的“矢量”菜单中选择“速度矢量”：

调整矢量间距的步骤：

1. 在“平面”上下文面板中单击“编辑”。
2. 在“平面控制”对话框中，向“精细”方向拖动“网格间隔”滑块。（在该对话框底部附近）。

显示具有不同长度的矢量（随速度调整）的步骤：

1. 单击“矢量设置”选项卡。
2. 在“长度”组中，选择“长度范围”。
3. 将“最小值”滑块向左拖动，将“最大值”滑块向右拖动。

若要隐藏轮廓，右键单击平面，然后选择轮廓。
