公差分析偵測到研究中包括的幾何圖形受多個線性方向影響時，會顯示「在層疊分析中偵測到 3D 效果」警告。該通知意味著結果可能會低估生產過程中發生的變化。如果看到此訊息，您應該考慮零件之間的幾何關係，以確定您是否需要執行其他分析。
若要瞭解 1D、2D 和 3D 公差分析之間差異，請參閱〈關於公差分析〉比較差異的部分。
下圖是 1D 問題的一個範例。由於零件的公差層疊發生於單一線性方向，因此未顯示警告訊息。

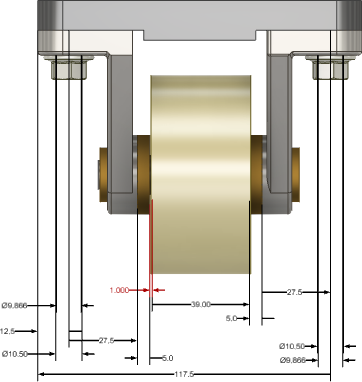

下圖中的分析與上述範例看起來類似，但有一些條件可能會影響轉換 1D 公差，因此會顯示警告。
具體來說，腳輪組合上的公差分析涵蓋了所有垂直面，但未涵蓋頂部水平裝配面中的潛在變化。該警告旨在警示您要考慮其他零件的影響。

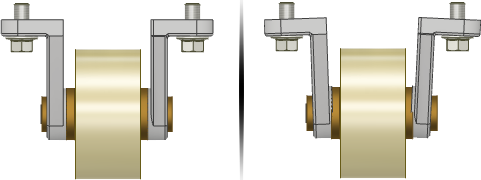

下圖展示水平裝配面在公差區域內旋轉時所發生情況的放大範例。托架的垂直段與輪子不再平行，導致發生壓縮。
警告通常會提醒您注意以下情況：在允許的公差範圍內，曲面的旋轉變化比轉換變化明顯有更大影響。由於旋轉效果不包括在計算中，該警告旨在警示您可能有旋轉影響。警示可讓您評估需求的嚴重性，並決定是否需要使用 3D 公差分析工具或手動計算非 1D 因素的影響，並從可接受的層疊限制中減去該誤差。
- 用於定義相關層疊距離的曲面不重疊。
- 零件之間的某些組合約束明顯在針對層疊距離所選取曲面的覆蓋區域之外。
- 將零件相互約束的曲面大小明顯小於層疊距離定義所涉及的曲面。
- 零件貼附有兩個或更多結件的陣列，且測量方向為貼合面的平面到陣列外很遠距離處的曲面。
公差分析可以偵測到這些狀況及更多狀況，並提供警告來說明分析可能不是 1D 方式。
可使用 1D 方式進行塑型的層疊中，有時也會顯示該警告。最常見的情況是，組合中的零件被交互的多個曲面以相似方式約束。但是，定義層疊的迴路時，僅在迴路定義中包含其中一個約束。
例如，裝配於軸承或襯套中之軸的每一端。另一個範例是透過多個結件裝配於多個支架上的電路板。
顯示該警告的原因是，1D 層疊定義會建立穿過零件的單一標註，並且層疊定義中未包括通常可協助穩定組合中零件的約束。
