建立公差層疊時,「公差分析」面板會顯示在顯示畫面的右側。您可以切換面板顯示,以展示個別層疊的「詳細資料」和所有層疊的「摘要」資訊。
選取「詳細資料」面板頂部的「<」符號,可顯示「摘要」面板,其中包含所有層疊的資訊。選取「摘要」面板中某層疊旁邊的「>」符號,可返回至「詳細資料」面板並顯示所選層疊的資訊。

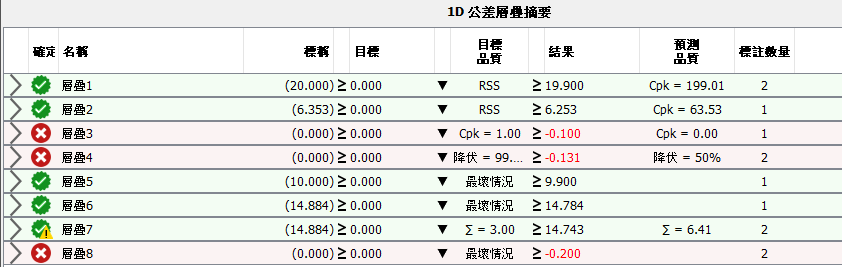

下圖是顯示多個層疊的摘要面板。每個層疊都有一個使用者定義的名稱。
「公差分析」面板底部是「結果」窗格。如果存在多個層疊但未選取任何層疊,「結果」窗格會顯示已達到或未達到目標的數量摘要,以及使用「設定」中所指定偏好品質度量的品質彙總。
如果未在「摘要」表格中選取任何層疊,並且選取「比重」頁籤,則該窗格會顯示每個標註對定義的所有層疊的影響彙總。
若要選取「摘要」表格中的個別層疊而不啟用編輯欄位,請選取「確定」欄中的圖示。選取個別層疊時,「結果」或「比重」窗格會顯示所選層疊的資訊。
定義第一個層疊分析之後,結果會展示在層疊「詳細資料」表格的第二列到最後一列。結果圖表也會展示在表格底部的「結果」窗格中。
「結果」圖表顯示視定義的目標品質而異。圖表頂部的標示列示層疊的「目標品質」分析類型和名稱。
最壞情況結果
圖表上方的數字指示上限與下限,並代表達到指定品質目標的層疊。圖表中位於規格限制以內的區域以綠色展示,位於限制以外的區域以紅色展示。
圖表下方的數字指示目標中所定義層疊的標稱疊層值,以及規格上限和下限。對於單邊規格,例如結果必須大於 9.90 的情況,僅會展示一個規格限制。
RSS 結果
「RSS 結果」圖表顯示圖表上方 RSS 元件的計算平均值和標準偏差參數。它還顯示常態曲線,以指示分析的統計性質。
圖表上方的數字表示對層疊計算的 RSS 上限和下限。
圖表下方的數字指示目標中所定義層疊的標稱疊層值,以及規格上限和下限。
統計結果
您可以選取表格底部的「比重」頁籤來顯示比重圖表,以檢視每個標註的比重。在預測到過多變化時,這可以協助您識別應先減小哪一個公差。影響層疊的標註和公差及其相對比重的清單從大到小排序。

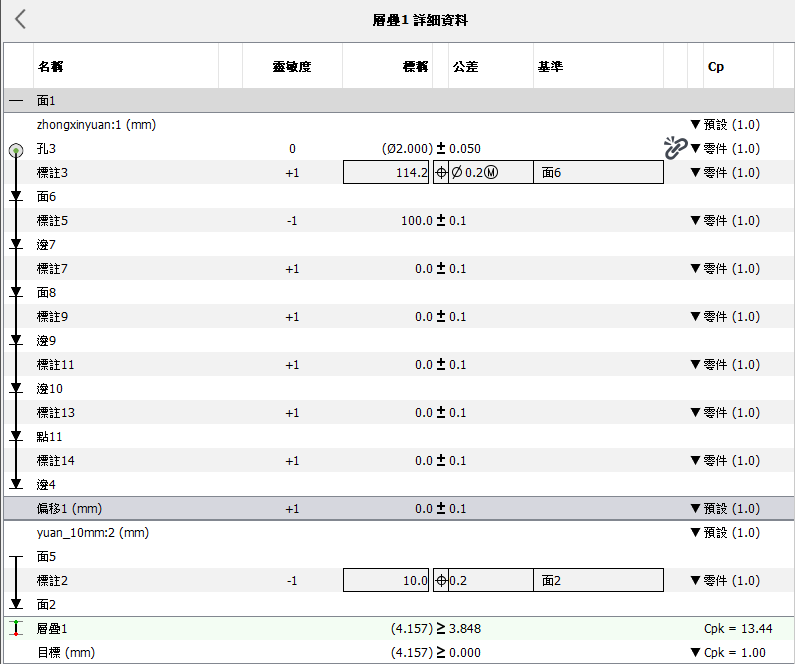

選取「摘要」表格左側的「>」圖示,可顯示層疊詳細資料。
此圖示表示穿過零件和特徵的標註路徑。每個特徵由一個符號表示,用於指示類型;平面曲面、圓柱大小特徵以及平面大小特徵 (例如槽)。您可以選取標註左側的線,在使用線性標註或層疊測量定位之大小特徵的標註貼附與大小特徵之間來回切換,如下圖所示。
標註上方和下方的特徵都是大小特徵時,會提供圖中所示的九個選項。第一個群組指示標註原點應貼附至標註正上方特徵的「近-近」端、「近-中心」端還是「近-遠」端。第二個群組用於貼附至標註正下方的特徵。如果其中只有一個特徵是大小特徵,則僅會提供三個選項。
如果一個標註用於多個層疊,系統會顯示共用標註圖示。將滑鼠置於該圖示上,可查看包括此標註的層疊清單。
限制:定義標註的絕對上限和下限,與標稱值無關。
選取「幾何」以開啟「加入幾何公差」對話方塊。在下圖中,假設頂部資料欄位中的「面 1」受特徵控制框中的「面 3」控制。如果這不正確,請使用切換控制
反轉它們。
從特徵控制框 (FCF) 左側的下拉式清單選擇控制,然後設定公差值。在某些情況下,您也可以為要控制的特徵或為基準特徵指定材料修改子,方法是使用公差或基準特徵名稱旁邊的下拉式清單。
使用此對話方塊可修改「幾何公差」定義。您也可以在層疊「詳細資料」表格中變更公差值。
輸入值時,公差分析會使用您鍵入的位數來確定精確度。如果您輸入 0 而不輸入小數,則不會變更精確度。
公差分析會評估您所鍵入數字的正負號和值,以確定將其放置在 +/- 和限制目標類型的上部還是下部。如果未輸入正負號,則會套用編輯前欄位的正負號。
。您變更表格中的公差值時,零件檔中的公差值就會更新。同樣地,如果您變更零件檔中的公差,在您進入「公差分析」環境時,公差分析也會使用這些變更。您可以在表格中選取連結圖示,以中斷公差分析資料與零件公差資料之間的連結。連結的外觀會變更為中斷的連結
。此動作會停用在公差分析與零件檔之間共用公差資訊。按一下中斷連結圖示,可還原在公差分析與零件檔之間共用公差資訊。還原連結時,公差分析中的公差值會覆蓋零件檔中的公差值。
零件包括四個或更多特徵時,您可以在表格中上下拖曳列,來變更第一個與最後一個特徵之外所有特徵的順序,以反映不同的一系列標註。在該列位於另外兩個特徵之間的標註上方時,釋放特徵。釋放滑鼠按鈕時,公差分析會按特徵在表格中的顯示順序,在各個特徵之間建立標註。
如果您要從層疊中移除一個特徵,使周圍特徵之間的兩個標註變更為它們之間的一個標註,請在要移除的特徵上按一下右鍵並選取「刪除」。
隨機位置假設 (稱為組合偏移或浮動),表示在組合過程中,沒有因素會影響零件相對於彼此的位置。但是,嘗試確定兩個零件是否可以組合時,您應該考慮以下事實:組合零件的人會使用上述特徵之間的間隙移動零件,直到它們配合到一起。在這種情況下,不應假設螺栓隨機放入孔中,而應使用間隙來最大化在層疊中分析的距離,以確保可以配合。在這種情況下,儘管會將零件移動得儘可能相距較遠,但是當兩個鄰近曲面之間的距離減小到 0 或更小時,零件會發生干涉而無法組合。
要偏置組合偏移列,以使此類間隙最大化層疊結果,請按一下組合偏移列左側的雙箭頭圖示,並將下拉式清單中的指定值從「浮動」變更為「最大化」。選取「最大化」或「最小化」時,列標示會變更以展示選取的選項。顯示的公差也會變更為括號內的單一值,以指示標稱偏差量。進行編輯後,層疊標稱值會根據偏差量,分別增大「最大化」的值和減小「最小化」的值。如果您改變主意並想要假設隨機放置,請選取箭頭並在下拉式清單中選取「浮動」。
編輯組合偏移列並將條件從「浮動」變更為「最大化」或「最小化」時,最壞情況和 RSS 的上限或下限不會變更。這是因為套用「浮動」時,這兩種分析技術都已假設零件偏移到極限位置。
