Inventor 2017.3 提供了數個修正和超過 20 個產品增強功能 (投影草圖參考、智慧型干涉篩選、3D PDF 發佈等方面)，還提供了額外的 BIM OmniClass 產品碼以及根據 Inventor Ideas 客戶反饋而專門設計的增強功能。此更新還為進一步了解產品提供了統一的學習體驗，這讓客戶使用「導引式自學課程」建立、管理和發佈學習資源。
一般
測量增強功能
- 透過按一下圖形視窗，輕鬆重新啟動測量。

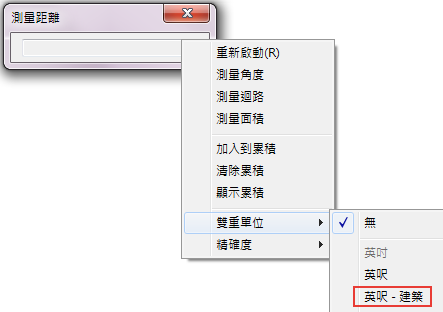

- 雙重單位 (英呎 - 建築) 現在可用於測量距離、迴路和面積。
註: 小於 1/128 的分數不受支援。
若要取得更多測量資訊，請參閱〈在模型中測量距離、角度、迴路或面積〉。
其他工作流程增強功能
現在，使用「迴轉」、「掃掠」、「螺旋」、「倒角」和「圓角」指令建立特徵時，您可以使用框選窗選取多個封閉輪廓。
3D PDF

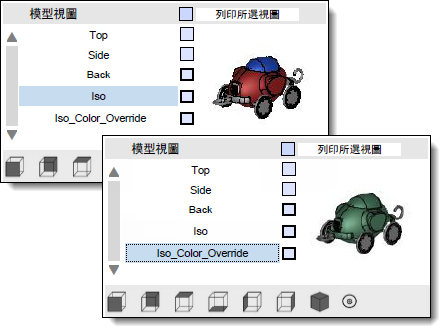

3D PDF 匯出的速度已顯著提高，並且現在支援視圖表現法顏色取代。
草圖
「選取切線」在「投影幾何圖形」指令中現在可用
- 使用滑鼠左鍵，按兩下面或邊。
- 選取面或邊，按一下右鍵並從關聯式功能表中選取「選取切線」。
或
若要取得更多資訊，請參閱〈選取指令參考〉。
現在，重新定義草圖後，投影草圖參考會保留
以前，如果您重新定義了在其上建立零件或組合草圖的平面，投影參考會遺失 (草圖變為綠色)。
現在，如果您重新定義草圖平面，關聯性會保留 (草圖仍為黃色)。這適用於以下類型的草圖參考：
- 投影幾何圖形。
- 投影迴路。
- 切割邊。
- 交叉零件參考。
重新定義秘訣
- 當您重新定義草圖平面時，草圖原點會以最少的旋轉，跟隨草圖法線與草圖軸線進行轉換。
原始草圖座標系統 重新定義的草圖座標系統
- 如果您將草圖重新定義至非平行平面，在變更投影幾何圖形的幾何圖形類型時，其中的草圖可能被標記為不良草圖。在這些情況下，請手動刪除不良幾何圖形，然後再重新投影。
雲形線投影幾何圖形 雲形線投影幾何圖形重新定義為弧
- 如果重新定義圖消耗的特徵草圖後，下游特徵失敗，請視需要編輯下游特徵。
若要取得更多資訊，請參閱〈關於投影草圖幾何圖形〉。
「應用程式選項」
「草圖」頁籤中的新選項提高了效能

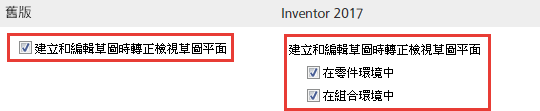

現在，我們提供了單獨的設定，可在「應用程式選項」對話方塊 「草圖」頁籤中控制組合草圖和零件草圖中的「轉正檢視」行為。
現在，我們為零件草圖和組合草圖提供了單獨的設定，例如，您可以在編輯元件時停用查看草圖平面，在編輯組合草圖時啟用「轉正檢視」。
- 建立或編輯零件草圖時。
- 建立或編輯零件中的元件時。
- 現地編輯組合中的零件期間。
建立或編輯組合草圖時，「在組合環境中」設定可控制「轉正檢視」行為。
若要取得更多資訊，請參閱〈「草圖」頁籤參考 (「應用程式選項」)〉。
新的 3D 草圖小工具列和 2D 草圖小工具列選項
在 3D 草圖環境中加入了小工具列。
編輯 3D 草圖：在零件和板金環境中選取 3D 草圖時顯示。
此外，在新的 3D 草圖小工具列和既有 2D 草圖小工具列中加入了以下選項。以下選項在選取基於 2D 或 3D 草圖的特徵時顯示：
共用草圖：在零件和板金環境中，選取草圖和以草圖為基礎的特徵/面，且草圖未共用時，會顯示該選項。
取消共用草圖：在零件和板金環境中，選取草圖和以草圖為基礎的特徵/面，且草圖已共用時，會顯示該選項。
使可見：在所有零件和組合環境中顯示，且可見性已關閉。
使不可見：在所有零件和組合環境中顯示，且可見性已打開。
若要取得更多有關共用和取消共用草圖的資訊，請參閱〈建立和編輯草圖〉。
若要取得更多有關草繪式特徵的資訊，請參閱〈關於草繪式特徵〉。
將草圖文字轉換為幾何圖形

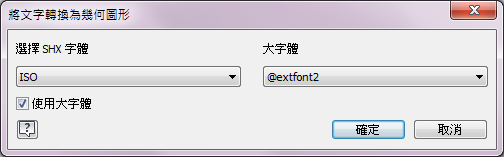

現在，您可以將零件、組合和圖面草圖文字轉換為草圖幾何圖形 (直線、弧)。使用轉換的文字幾何圖形建立文字雕刻，例如，將零件號碼或庫存資訊透過雷射蝕刻到模型上。
在文字轉換為標準草圖幾何圖形後，轉換的幾何圖形不再與原始文字關聯。
| 1. 在草圖文字上按一下右鍵。 | 2. 進行選取。 | 3. 將文字轉換為標準幾何圖形。 |
|
|
|
若要取得更多資訊，請參閱〈將草圖文字轉換為草圖幾何圖形〉。
組合
用於分析干涉的多項增強功能

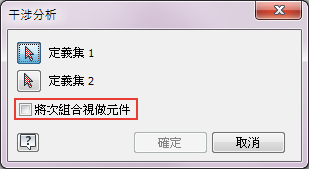

- 透過「干涉分析」對話方塊中的新選項「將次組合視做元件」，您可以將次組合視做單一元件，並忽略次組合中的干涉。

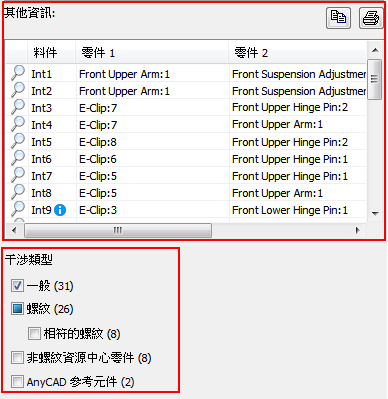

- 「偵測到干涉」對話方塊現在包括：
- 有關每個干涉的資訊。
- 干涉類型篩選選項。透過僅包括您要查看的干涉，以將精力集中在您需要檢查的資訊上。
註: 當組合包括 AnyCAD 參考時，會顯示 AnyCAD 參考元件篩選。.
- 「忽略」和「取消忽略」選項。您可以：

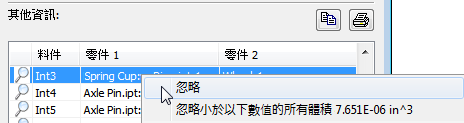

- 在項目上按一下右鍵，然後選取忽略選取的體積或忽略小於選取的值的所有干涉體積。

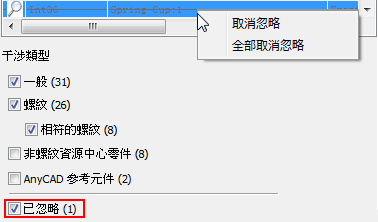

- 選取或除選「已忽略」篩選，以展示或隱藏清單中忽略的干涉。
註: 忽略的干涉在顯示時帶有交叉線。
- 在忽略的干涉上按一下右鍵，然後選取取消忽略選取的項目或全部取消忽略。
- 不符合的螺紋在工具提示中會顯示干涉類型 (共計 4 種干涉類型)。
- 螺紋元件未對齊。
- 螺紋稱號不相符，包括標稱直徑和節距。
- 左側/右側不相符。
- 螺紋長度不相符。
註: 工具提示中的第一組號碼指示內部螺紋值。第二組指示外部螺紋值。 - 當您將
螺紋干涉值複製到 Excel 時，干涉類型會包括在名為「註記」的新欄中。
若要取得更多資訊，請參閱〈分析元件之間的干涉〉。
「組合包膜選項」對話方塊增強功能
現在，「使用來源元件中的顏色取代」設定在「組合包膜選項」對話方塊中可用。使用此選項將基準元件中的顏色連結至目標零件。如果不勾選此方塊，外觀將設定為目標零件的預設外觀。
「應用程式選項」「零件」頁籤中的選項「使用來源元件中的顏色取代」的標示更名為「設為/導出/包膜預設」
若要取得更多資訊，請參閱〈建立包膜零件〉。
導引式自學課程建立
建立和共用自學課程

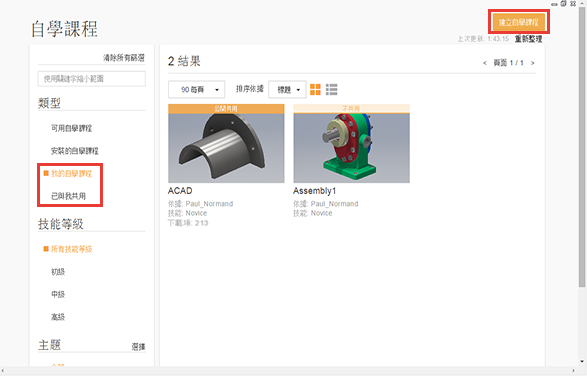

現在，您可以建立自己的自學課程，並以私用或公開方式共用它們。此增強功能向「類型」中加入兩個新的品類。按一下「我的自學課程」，以顯示和管理您建立的自學課程。按一下「與我共用」，以顯示以私用方式與您共用的自學課程。

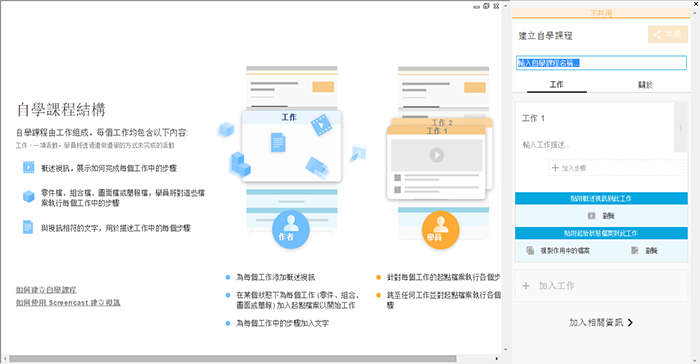

按一下「建立自學課程」開始建立程序時，自學課程分析視覺指南即會顯示。按一下「分析」頁面上的「如何進行」連結，觀看指導您完成建立和共用程序的兩個簡短視訊。
若要取得有關導引式自學課程的更多資訊，請參閱〈入門自學課程〉。
BIM 內容
準備用於 Configurator 360 的 BIM 內容
我們提供了新的工作流程，以透過 Configurator 360 準備用做 BIM 內容的 Inventor 模型。請參閱關於按需準備用於 BIM 內容的 Inventor 組合
OmniClass 2006 支援
- 23.10 工址產品
- 23.20 一般用途的建構配件和表面處理產品
- 23.25 結構和空間分割產品
- 23.35 塗層、覆面和加工
從 OmniClass 2006 切換至 OmniClass 2012
Categories.xml 檔案包含 OmniClass 2006 分類以及到 Revit 品類的對映。如果您要使用 OmniClass 2012 分類，您可以透過遵循以下說明從 2006 變更為 2012。
