在 Inventor 中尋找重複零件

瞭解如何在 Inventor 中尋找重複零件。

僅會使用已建立索引的零件來搜尋重複項。按一下此處進一步瞭解索引，以及某些檔案可能無法建立索引的可能原因。

從 Inventor 2020.2 版開始，我們實施了雙重檢查機制來檢查重複的零件。若要取得最準確的結果，請更新為 Inventor 2020.2 或更新版本。

尋找重複項

1. 指定搜尋的輸入幾何圖形 - 選取零件、組合或次組合。
2. 在 Vault 工具列中按一下 「尋找重複項」。確保您在 Vault 專案中工作，以便能夠使用該指令。

3. 可選：勾選「檢查資源中心零件」方塊，可在搜尋重複項時檢查組合中的資源中心零件。

   註: 此選項僅能在組合環境中使用。

4. 可選：勾選「檢查已發行零件」方塊，可在搜尋重複項時檢查組合中的已發行零件。

   註: 此選項僅能在組合環境中使用。

5. 按一下「搜尋」。

   註: 新加入的零件需要一些時間才能建立索引。檢查工作佇列，以取得有關已建立索引之零件狀態的詳細資料。
6. 檢視搜尋結果。
7. 在零件搜尋結果中，按一下 以顯示您可以執行的選項。

開始新搜尋

1. 按一下 以開始新搜尋。

檢視單一零件的搜尋結果

1. 按一下「搜尋」。零件搜尋結果會顯示在「尋找重複項」面板中。

檢視組合的搜尋結果

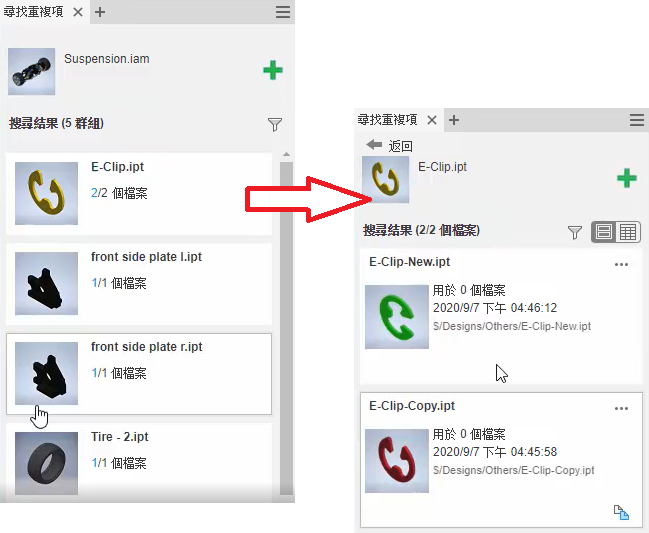

1. 按一下「搜尋」。搜尋結果群組會顯示在「尋找重複項」面板中。

2. 按一下所需的群組結果，可檢視個別重複零件。

   表示具有相同來源的零件 (例如，使用Copy Design 建立的零件，或手動建立的複本)。

3. 按一下 「返回」，可返回群組結果清單。

控制搜尋結果的檢視顯示。可使用以下檢視選項：

並排檢視	在帶有影像預覽的清單中顯示搜尋結果。

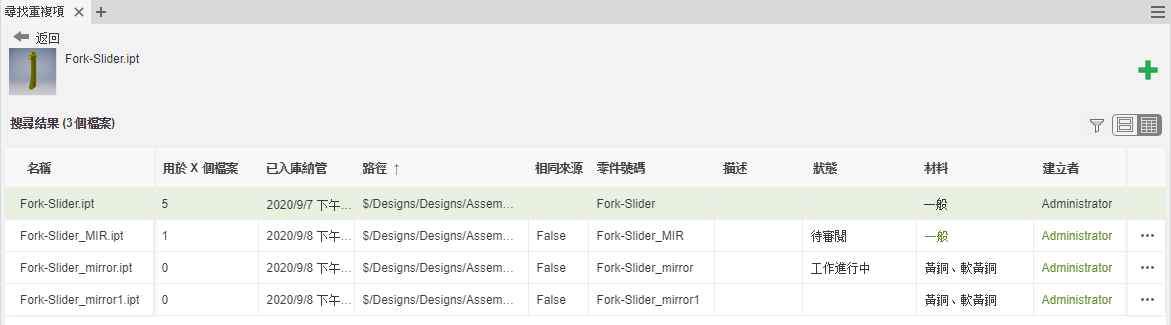

詳細資料檢視	顯示包含詳細資料的搜尋結果，例如材料、檔案路徑或使用來源檔案的檔案數量。會先列示來源檔案，以便您可以輕鬆比較來源檔案相關資料和找到的重複項目。相同的性質以綠色指示。 您可以按一下標題對欄排序。該面板也可以移動並停靠至 Inventor 圖形視窗的底部。

零件作業

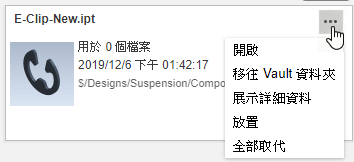

按一下搜尋結果零件旁邊的 ，可存取以下選項：

開啟	在 Inventor 中開啟選取的零件。
移往 Vault	在 Vault 中開啟選取的零件。
展示詳細資料	顯示零件的詳細資料，例如，版本數目或其使用位置。
放置	將選取的零件放置到作用中的組合中。
全部取代	取代組合中零件的所有例證。
