使用 Vault 增益集中的 Data Standard

在 Inventor 與 AutoCAD 中可使用 Vault「Data Standard」對話方塊。第一次儲存檔案時，會顯示「Data Standard」對話方塊。填寫必填欄位和管理員設置的任何其他欄位，然後按一下「確定」儲存資料。資料將儲存為資料表，以便可以在日後修改。

註: 必須先安裝 Data Standard 功能才能使用資料表。
註: Data Standard 功能必須先行啟用，然後才能加以使用。

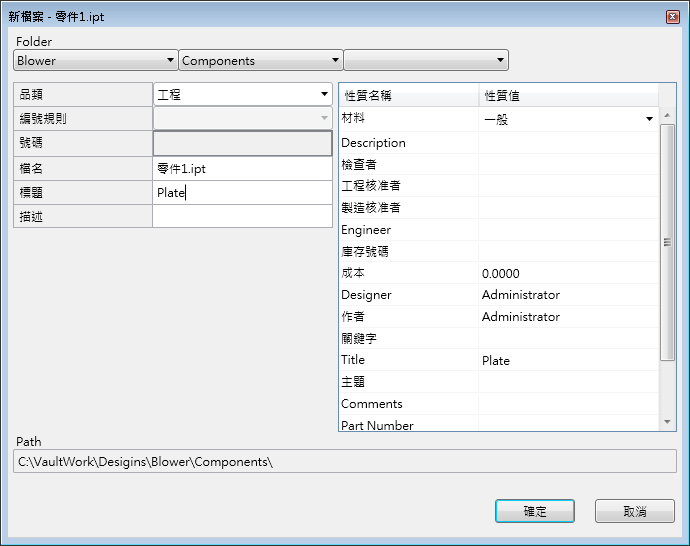

預設「Data Standard」對話方塊

Data Standard for Vault 會安裝預設「Data Standard」對話方塊；管理員可以修改這些對話方塊。

預設對話方塊視您的 Vault 版本而異。

使用者可以為檔案輸入新標題、描述和公司資訊。XAML 會自動確定所有其他欄位。

    依預設，會提供以下欄位。

    使用者可以選取編號規則以及 (如果適用) 任何字首或字尾。使用者也可以為檔案指定資料夾，並為其輸入標題、描述與註釋。

    註: 如果沒有編號規則可供選取，您可以編輯「檔名」欄位。

    XAML 會自動確定所有其他欄位。

    在使用者按一下「確定」後，即會產生檔名。

啟用 Inventor 或 AutoCAD 的 Data Standard

執行以下步驟以啟用「Data Standard」對話方塊。
  1. 啟動 Inventor 或 AutoCAD。
  2. 建立新檔案，或開啟既有檔案。

    檔案開啟後，在圖示功能表上，「Data Standard」頁籤會變為可見。

  3. 按一下「啟用」開始使用「Data Standard」對話方塊。

    隨時按一下「停用」即可停止使用。

儲存檔案

如果 Data Standard 功能已啟用，每當您第一次儲存檔案時，系統都會提示您輸入檔案詳細資料。不論是在主工具列或「Data Standard」功能區上按一下「儲存」，都會出現此情況。輸入所需的詳細資料，然後按一下「確定」儲存資料。如果管理員已啟用 Vault 的「入庫納管」對話方塊，系統可能也會提示您填寫入庫納管詳細資料。

複製檔案

使用「複製」指令，複製需要修改的組合或零件。

僅限 Inventor - 使用「包括圖面的複製」指令，可複製開啟的零件或組合，以及參考該零件或組合的圖面。複製的圖面將參考複製的零件或組合。
註: 僅可選取開啟的 Inventor 組合或零件。

對於每個新複本，在第一次儲存檔案時都會顯示「Data Standard」對話方塊。

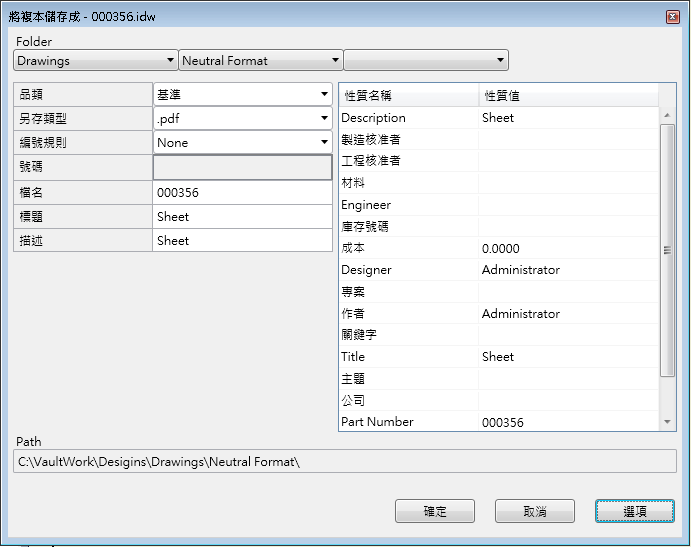

將複本儲存成 (僅限 Inventor)

使用「將複本儲存成」，以其他格式 (例如 DWG、STP、PDF 或 DXF) 複製零件、組合、圖面或簡報。

  1. 開啟零件、組合、圖面或簡報後，按一下「將複本儲存成」。

  2. 在「將複本儲存成」對話方塊中，選取品類、複製已開啟檔案的目標格式，以及編號規則 (如果適用)。輸入註釋 (如果需要)。

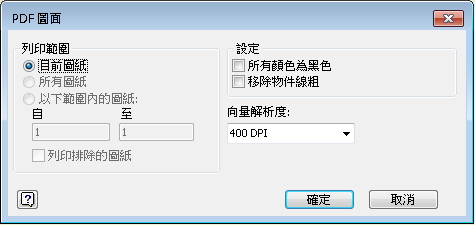

  3. 按一下「選項」按鈕來自訂列印範圍、顯示設定，或檔案的向量解析度。按一下「確定」。

  4. 按一下「將複本儲存成」對話方塊上的「確定」，以將檔案儲存成新格式。

    檔案會自動儲存在工作區和 Vault 中。無需執行 Vault 入庫納管。

取代為複本 (僅限 Inventor)

使用「取代為複本」指令，可複製組合的元件，並在原始檔案中將其取代。當您想要重複使用某 Inventor 組合，並需要使用一個複本取代需要修改的元件時，此選項非常有用。

使用「取代為包括圖面的複本」指令，可複製元件以及參考該元件的圖面，並在原始檔案中將這兩者取代。複製的圖面將參考複製的元件。

註: 僅可選取 Inventor 組合第一層級的元件。

對於每個新複本，在第一次儲存檔案時都會顯示「Data Standard」對話方塊。

註: 可以規劃針對「複製」和「取代為複本」的 Data Standard 提示。請參閱〈管理 Inventor Vault 增益集中的提示〉，以取得更多資訊。

「取代為複本」或「取代為包括圖面的複本」

    註: 以下針對「取代為包括圖面的複本」的指示假定圖面中僅有一個基準視圖。如果圖面中有兩個基準視圖，請參閱此程序之後的程序。
  1. 在開啟的 Inventor 組合中，按一下「Data Standard」功能區上的「取代為複本」或「取代為包括圖面的複本」。
  2. 選取您要從 Inventor 瀏覽器中複製的元件。

    如果元件未由您出庫使用、您沒有最新版本，或元件不在 Vault 中，則系統會詢問您是否要繼續執行作業。按一下「確定」。

    註: 不會複製並取代導出零件的基準零件和協力廠商 OLE 參考。
  3. 在複製對話方塊中輸入所需的資訊，然後按一下「確定」。
  4. 如果組合中有所選元件的多個例證，請確定要取代一個例證還是所有例證。
  5. 如果元件做為基準視圖使用，並且您選取了「取代為包括圖面的複本」，則也會針對圖面顯示複製對話方塊。

    輸入所需的資訊，然後按一下「確定」。

  6. 按一下「確定」。

    將複製選取的元件，並使用複本取代參考。

在圖面包含兩個基準視圖時取代為包括圖面的複本

    如果您想在組合內複製並取代的圖面有兩個基準視圖，則必須執行額外步驟才能取代為複本。為清晰起見，我們將使用括號中的範例名稱。

  1. 開啟組合 (Assembly1.iam)，然後按一下「Data Standard」功能區上的「複製」，以建立組合的複本 (Assembly2.iam)。
  2. 在複製的組合 (Assembly2.iam) 中，選取元件 (Part1.ipt)，然後按一下「Data Standard」功能區上的「取代為複本」。
  3. 會針對該元件顯示「Data Standard」對話方塊。填入必要的資訊，然後按一下「確定」。

    將建立該元件的複本 (Part2.ipt)，並在組合 (Assembly2.iam) 中取代為該複本。

  4. 會針對相關圖面顯示「Data Standard」對話方塊。輸入必要的資訊，然後按一下「確定」。

    將建立圖面的複本 (Drawing2.dwg)，並在圖面 (Drawing2.dwg) 中取代為元件 (Part2.ipt) 的視圖。但是，對原始組合 (Assembly1.iam) 之基準視圖的參考仍在新圖面 (Drawing2.dwg) 中。

  5. 在 Inventor 中開啟新圖面 (Drawing2.dwg)，然後選取「取代模型參考」。手動將原始組合 (Assembly1.iam) 取代為複製的組合 (Assembly2.iam)。

    6. 圖面 (Drawing2.dwg) 現在包含已複製組合 (Assembly2.iam) 和已複製元件 (Part2.ipt) 的視圖。

修改既有資料表

在資料表建立後，您可以變更其上的資料。
  1. 開啟您要修改資料表的檔案。
  2. 按一下「Data Standard」功能區上的「資料表」。
  3. 進行變更，然後按一下「確定」儲存資料。
    註: 「確定」按鈕會保持停用，直至所有必填欄位均已填寫。
上層主題: 使用 Data Standard
