PříkopSPotrubím

Připojení

Bod připojení pro tuto podsestavu může být ve středu dna, ve středu horní části nebo v horním rohu stavebního objektu drénu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Bod připojení	Určuje umístění bodu připojení podsestavy	Řetězec; (a) Horní střed; (b) Dolní střed, (c) Horní roh	Horní roh
Spodní šířka	Šířka dna příkopu	Numerický, kladný	1,0 ft 0,3 m
Horní šířka	Horní šířka příkopu	Numerický, kladný	1,5 ft 0,5 m
Hloubka	Celková hloubka příkopu	Numerický, kladný	2,0 ft 0,6 m
Hloubka podsypu	Hloubka lože potrubí ke dnu příkopu	Numerický, kladný	0,6 ft 0,2 m
Průměr potrubí	Průměr potrubí drénu	Numerický, kladný	0,6 ft 0,2 ft
Tloušťka potrubí	Tloušťka materiálu potrubí (volitelné)	Numerický, kladný	0,0 ft 0,0 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Hloubka	Hloubku příkopu lze volitelně přepsat podle výšky profilu. Jestliže se bod připojení nachází v horní části příkopu, je tento profil přiřazen dnu příkopu a naopak. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo zeměměřické polygony.	Volitelné

Výstupní parametry

Chování

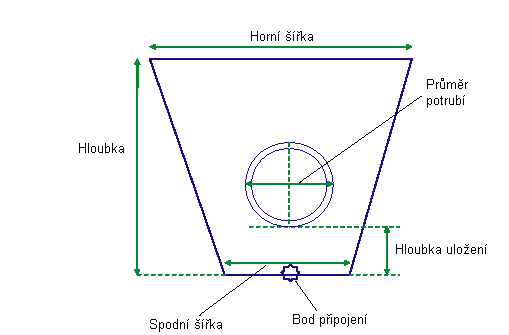

Tato podsestava vytvoří tvar pro stavební objekt jednoduchého drénu, jak je ukázáno na obrázku nahoře.

Operace režimu návrhu

V režimu návrhu se tato podsestava nakreslí tak, jak je definována pomocí vstupních parametrů, počínaje od bodu připojení.

Kódy bodů, spojnic a tvarů

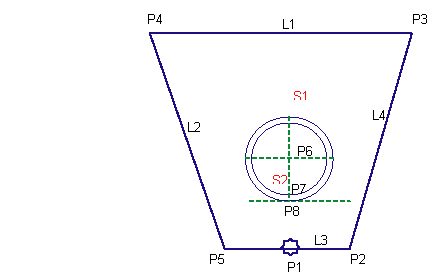

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P1	DrenážDno
P2	DrenážDnoVnější
P3	DrenážPovrchVnější
P4	DrenážPovrchVnitřní
P5	DrenážDnoVnitřní
P6	DrenážStřed
P7	DrenážProudnice	Pro obrubníky a rigoly použijte kód stávajícího bodu, pokud existuje.
L1	Nahoře, DrenážPovrch
L2, L3, L4	RefPovrch, DrenážDno
S1	ZásypStrouha
S2	DrenážTrubkaPlocha
