OpěrnáZeďVertikální

Připojení

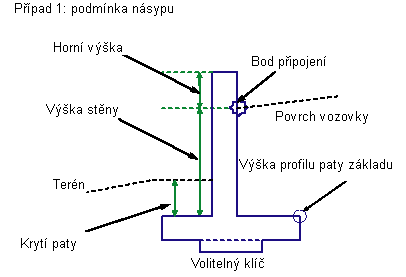

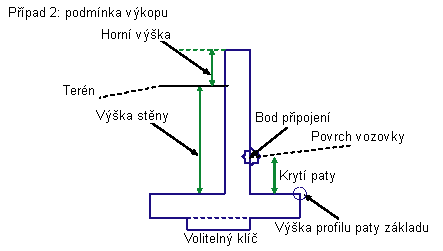

Bod připojení se liší v závislosti na tom, zda je opěrná zeď v podmínce výkopu nebo násypu. Jestliže je v násypu, bod připojení je poblíž horní části opěrné zdi. Pokud je ve výkopu, bod připojení je poblíž paty.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Šířka stěny	Určuje šířku stěny.	Numerický	0,958 ft 0,292 m
Horní výška	Vzdálenost mezi vrcholem stěny a ohybem v násypu nebo novým ohybem ve výkopu.	Numerický	1,320 ft 0,40 m
Krytí paty	Hloubka krytí od vrcholu paty ke konečné nivelety na zadní straně stěny v násypu nebo k ohybu ve výkopu.	Numerický	1,667 ft 0,50 m
Klín	Určuje přidání volitelného klínu pod patu	Booleovský	Ano

Výška stěny je určena od horní části paty k bodu připojení výšky terénu na vertikální plošce, podle toho, co je vyšší. Šířka paty, odsazení vertikální plošky stěny, kóty volitelného klínu a umístění středu klínu jsou funkce výšky stěny.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška stěny	Může se použít k přepsání pevné výšky stěny a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
Cílový povrch	Název povrchu existujícího terénu pro určení opěrné zdi ve výkopu nebo násypu. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné.

Chování

Tuto podsestavu je možné vložit na levé nebo na pravé straně. Bod připojení se liší pro podmínku násypu a podmínku výkopu. V násypu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku stěny, pod vrcholem stěny, ve vzdálenosti rovné parametru Horní výšky. Ve výkopu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku, nad vrcholem paty, ve vzdálenosti rovné parametru Krytí paty. Výška stěny se určuje podle Výšky stěny nebo vstupu Profilu.

V násypu směřuje ploška stěny se sklonem proti středu vozovky. Ve výkopu směřuje ploška stěny se sklonem od vozovky proti zadržované zemi. Jestliže je možnost Klín nastavena na Ne, pak základna paty je jednoduchá horizontální spojnice. Pokud se použije možnost Klín, vloží se spojnice definující volitelný Klín.

Operace režimu návrhu

V režimu návrhu nakreslí podsestava tvar opěrné zdi podle specifikace dané hodnotami vstupních parametrů, přičemž se předpokládá, že se podsestava nachází ve stavu násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P1	OpěrZeďLíc
P2	OpěrZeďVrch
P3	OpěrZeďRub
P14	OpěrZeďLícPřípoj
P12	OpěrZeďZákladVnitřní	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
P5	OpěrZeďZákladVnější	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
L1, L2, L3	Povrch	L1=P1 až P2; L2= P2 až P3; L3 = P3 až P14;
L4, L5, L6	OpěrZeďOzub	L4 = P6 až P7; L5 = P8 až P9; L6 = 10 až 11;
S1	OpěrZeďTvar

Kódovací diagram

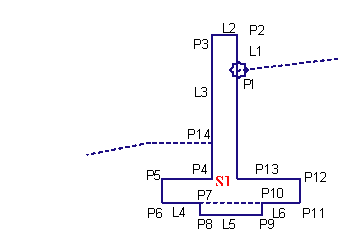

Podmínka násypu

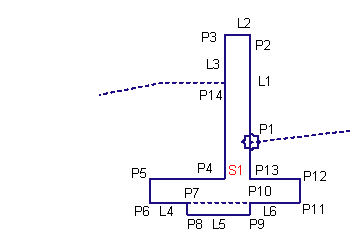

Podmínka výkopu
