ŽelezničníNástupiště

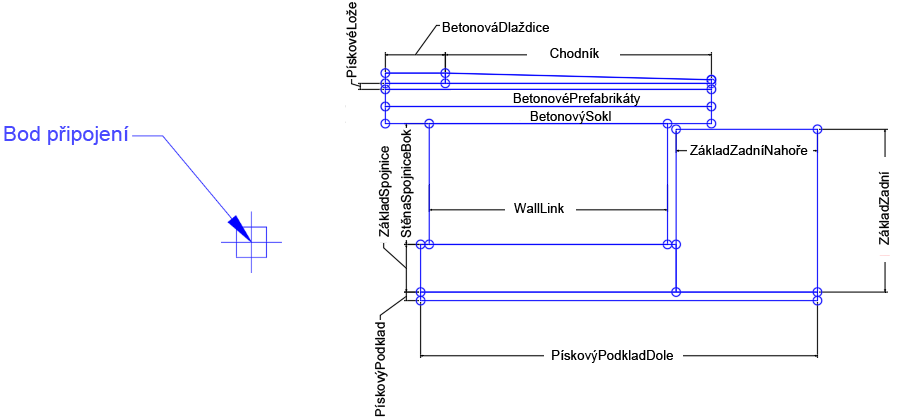

Připojení

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka stěny	Šířka stěny pod železničním nástupištěm	Numerický, kladný	2.782 ft 0.85 m
Kód spojnice stěny	Seznam kódů, které se přiřazují ke spojnici stěny	Čárkou oddělovaný řetězec	Stěna
Výška betonového soklu	Výška betonového soklu nad stěnou	Numerický, kladný	0.2 ft 0.06 m
Kód spojnice betonového soklu	Seznam kódů, které se přiřazují ke spojnici betonového soklu	Čárkou oddělovaný řetězec	Betonový sokl
Výška betonových prefabrikátů	Výška betonových prefabrikátů nad betonovým soklem	Numerický, kladný	0.2 ft 0.06 m
Kód spojnice betonové dlaždice	Seznam kódů, které se přiřazují ke spojnici betonové dlaždice	Čárkou oddělovaný řetězec	Betonová dlaždice
Kód tvaru betonových prefabrikátů	Seznam kódů, které se přiřazují k tvaru betonových prefabrikátů	Čárkou oddělovaný řetězec	Betonové prefabrikáty
Kód tvaru betonové dlaždice	Seznam kódů, které se přiřazují k tvaru betonové dlaždice	Čárkou oddělovaný řetězec	Betonová dlaždice
Výška betonové dlaždice	Výška betonové dlaždice nad betonovými prefabrikáty	Numerický, kladný	0.12 ft 0.04 m
Šířka betonové dlaždice	Šířka betonové dlaždice nad betonovými prefabrikáty	Numerický, kladný	0.7 ft 0.21 m
Kód spojnice betonových prefabrikátů	Seznam kódů, které se přiřazují ke spojnici betonových prefabrikátů	Čárkou oddělovaný řetězec	Betonové prefabrikáty
Hloubka pískového lože	Hloubka pískové vrstvy mezi betonovými prefabrikáty a betonovou dlaždicí	Numerický, kladný	0.07 ft 0.02 m
Kód tvaru pískového lože	Seznam kódů, které se přiřazují k tvaru pískového lože	Čárkou oddělovaný řetězec	Písek
Kód tvaru stěny	Seznam kódů, které se přiřazují k tvaru stěny	Čárkou oddělovaný řetězec	Stěna
Kód spojnice pískového lože	Seznam kódů, které se přiřazují ke spojnici pískového lože	Čárkou oddělovaný řetězec	Písek
Kód tvaru betonového soklu	Seznam kódů, které se přiřazují k tvaru betonového soklu	Čárkou oddělovaný řetězec	Betonový sokl
Sklon chodníku	Sklon chodníku na železničním nástupišti	Numerický	40 ( :1 )
Kód tvaru chodníku	Seznam kódů, které se přiřazují k tvaru chodníku	Čárkou oddělovaný řetězec	Chodník
Posun základu	Vzdálenost od betonové stěny k základu	Numerický	0.1 ft 0.03 m
Hloubka základu	Hloubka železničního nástupiště	Numerický, kladný	0.556 ft 0.17 m
Kód tvaru základu	Seznam kódů, které se přiřazují k tvaru základu	Čárkou oddělovaný řetězec	Základ
Přesah	Vzdálenost železničního nástupiště od betonové stěny na obou stranách	Numerický	0.512 ft 0.156 m
Kód spojnice základu	Seznam kódů, které se přiřazují ke spojnici základu	Čárkou oddělovaný řetězec	Základ
Šířka zadní strany základu	Šířka zadní strany základu	Numerický, kladný	1.65 ft 0.5 m
Kód tvaru zadní strany základu	Seznam kódů, které se přiřazují k tvaru zadní strany základu	Čárkou oddělovaný řetězec	Zadní strana základu
Kód spojnice chodníku	Seznam kódů, které se přiřazují ke spojnici chodníku	Čárkou oddělovaný řetězec	Chodník
Hloubka pískového podkladu	Hloubka pískového podkladu pod železničním nástupištěm	Numerický, kladný	0.1 ft 0.03 m
Kód tvaru pískového podkladu	Seznam kódů, které se přiřazují k tvaru pískového podkladu	Čárkou oddělovaný řetězec	Pískový podklad
Výška zadní strany základu	Výška zadní strany základu	Numerický, kladný	1.05 ft 0.32 m
Kód návrhové linie hrany nástupiště	Seznam kódů, které se přiřazují ke spojnici návrhové linie hrany nástupiště	Čárkou oddělovaný řetězec	Hrana nástupiště
Výška nástupiště nad horní stranou koleje	Upraví výšku nástupiště nad horní stranou koleje (bod počátku podsestavy).	Numerický	0.2 ft 0.6096 m

Cílové parametry

Parametr	Popis	Stav
OffsetFromCL	Odsazení od osy kolejnice	Volitelné
PlatformElevation	Výška nad kolejnicí	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava poskytuje železniční nástupiště, které se připojuje k ose koleje. Umístěte bod vložení podsestavy nástupiště na osovou trasu a profil koleje a upravte chování nastavením vstupních parametrů a volitelných cílových parametrů uvedených výše.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí železniční nástupiště.

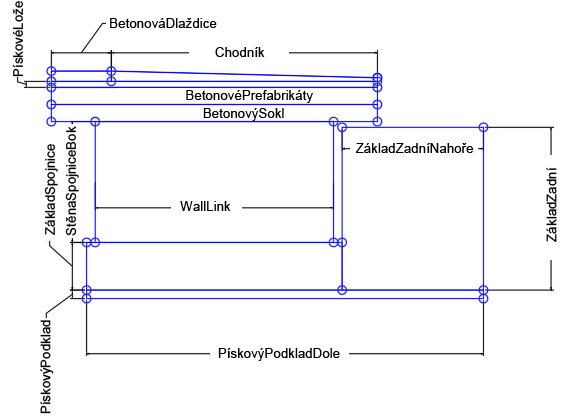

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	StěnaDoleVlevo	Stěna – vlevo dole
P2	StěnaNahořeVlevo	Stěna – vlevo nahoře
P3	StěnaNahořeVpravo	Stěna – vpravo nahoře
P4	StěnaDoleVpravo	Stěna – vpravo dole
P5	SoklDoleVlevo	Sokl – vlevo dole
P6	SoklNahořeVlevo	Sokl – vlevo nahoře
P7	SoklNahořeVpravo	Sokl – vpravo nahoře
P8	BetonovéPrefabrikátyNahořeVlevo	Betonové prefabrikáty – vlevo nahoře
P9	BetonovéPrefabrikátyNahořeVpravo	Betonové prefabrikáty – vpravo nahoře
P10	PískovéLožeNahořeVlevo	Pískové lože – vlevo nahoře
P11	PískovéLožeNahořeVpravo	Pískové lože – vpravo nahoře
P12–P13	NástupištěHrana	Hrana nástupiště
P14	NástupištěHranaDole	Hrana nástupiště – dole
P15	Vrch, ChodníkPraváHrana	Pravá hrana chodníku
P16	ZákladPraváHrana	Pravá hrana základu
P17	ZákladDoleVpravo	Základ – vpravo dole
P18	ZákladDoleVlevo	Základ – vlevo dole
P19	ZákladHranaVlevo	Hrana základu – vlevo
P20	SoklDoleVpravo	Sokl – vpravo dole
P21	PískovýPodkladVpravoNahoře	Pískový podklad – vpravo nahoře
P22	PískovýPodkladVpravoDole	Pískový podklad – vpravo dole
P23	PískovýPodkladVlevoDole	Pískový podklad – vlevo dole
P24	ZákladZadníNahořeVlevo	Zadní strana základu – vlevo nahoře
P25	ZákladZadníNahořeVpravo	Zadní strana základu – vpravo nahoře
L1	StěnaSpojniceBok	Spojnice stěny – boční
L2	StěnaSpojniceNahoře	Spojnice stěny – nahoře
L3	StěnaSpojniceBok	Spojnice stěny – boční
L4	StěnaSpojniceDole	Spojnice stěny – dole
L5	BetonovýSoklSpojnice	Spojnice betonového soklu
L6	BetonovýSoklSpojniceNahoře	Spojnice betonového soklu – nahoře
L7	BetonovýSoklSpojnice	Spojnice betonového soklu
L8	BetonovýSoklSpojniceDole	Spojnice betonového soklu – dole
L9	BetonovýPrefabrikátSpojnice	Spojnice betonového prefabrikátu
L10	BetonovýPrefabrikátSpojniceNahoře	Spojnice betonového prefabrikátu – nahoře
L11	BetonovýPrefabrikátSpojnice	Spojnice betonového prefabrikátu
L12	BetonovýPrefabrikátSpojniceDole	Spojnice betonového prefabrikátu – dole
L13	PískovéLožeDoleVlevo	Pískové lože – vlevo dole
L14	PískovéLožeSpojniceNahoře	Spojnice pískového lože – nahoře
L15	PískovéLožeDoleVpravo	Pískové lože – vpravo dole
L16	PískovéLožeSpojniceDole	Spojnice pískového lože – dole
L17	BetonováDlaždiceSpojnice	Spojnice betonové dlaždice
L18	BetonováDlaždiceSpojnice, Vrch	Spojnice betonové dlaždice – nahoře
L19–L20	BetonováDlaždiceSpojnice	Spojnice betonové dlaždice
L21	Chodník, Vrch	Chodník
L22	ChodníkSpojnice	Spojnice chodníku
L23	ChodníkSpojniceDole	Spojnice chodníku – dole
L24	ChodníkSpojnice	Spojnice chodníku
L25–L28	ZákladSpojnice	Spojnice základu
L29	PískovýPodkladNahoře	Pískový podklad – nahoře
L30, L32	PískovýPodklad	Pískový podklad
L31	PískovýPodkladDole	Pískový podklad – dole
L33, L35	ZákladZadní	Zadní strana základu
L34	ZákladZadníNahoře	Zadní strana základu – nahoře
L36	ZákladZadníDole	Zadní strana základu – dole
S1	Stěna	Stěna
S2	BetonovýSokl	Betonový sokl
S3	BetonovéPrefabrikáty	Betonové prefabrikáty
S4	PískovéLože	Pískové lože
S5	BetonováDlaždice	Betonová dlaždice
S6	Chodník	Chodník
S7	Základ	Základ
S8	PískovýPodklad	Pískový podklad
S9	ZákladZadní	Zadní strana základu
