Podsestava ChodníkClarkCounty vloží spojnice pro betonový chodník s vnitřním a vnějším travnatým bulvárem na základě standardu pro chodníky Clark County. Chodník je nad hladinou CSBC.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.
Připojení
Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Šířka chodníku | Šířka chodníku | Numerický |
6,0 ft 1,8 m |
| Tloušťka chodníku | Tloušťka chodníku | Numerický |
0,33 ft 0,1 m |
| Použít materiál CSBC | Použít materiál CSBC | Ano / Ne | Ano |
| Tloušťka hladiny CSBC | Tloušťka hladiny CSBC | Numerický |
0,17 ft 0.05 m |
| Sklon chodníku | Sklon chodníku | Numerický, kladný |
1.5% |
| Šířka vnitřního bulváru | Šířka vnitřního bulváru | Numerický |
1 ft 0,3 m |
| Šířka vnějšího bulváru | Šířka vnějšího bulváru | Numerický |
1 ft 0,3 m |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Vnitřní zarovnání chodníku | Může se použít k přepsání šířky vnitřního bulváru. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Vnější zarovnání chodníku | Může se použít k přepsání šířky chodníku. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Vnitřní profil chodníku | Může se použít k přepsání vnitřní výšky chodníku. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Vnější profil chodníku | Může se použít k přepsání vnější výšky chodníku. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Spojnice vnitřního travnatého pásu a vnějšího travnatého bulváru se vloží směrem od bodu připojení s daným sklonem. Travnaté pásy je možné vynechat zadáním nulové šířky. Pokud je v parametrech nastaveno, že se má použít hladina CSBC, vytvoří se tato hladina pod chodníkem.
Volitelně lze šířky různých prvků získány připojením k trasám odsazení. Příčný spád chodníku lze taktéž odvodit navázáním na profil odsazení.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí bulváry a chodníky na základě zadaných vstupních parametrů.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P2 | HranChodníkVnitřní | Vnitřní hrana chodníku |
| P3 | HranChodníkVnější | Vnější hrana chodníku |
| P7 | Btm-SW-CSBC-IN | Vnitřní dno hladiny CSBC |
| P6 | Btm-SW-CSBC-OUT | Vnější dno hladiny CSBC |
| L1, L3 | Povrch, Srovnávací rovina | Horní povrch bulváru |
| L2 | Vrch, Chodník | Horní povrch chodníku |
| L6, L9 | RefPovrch | |
| S1 | Chodník | Plocha chodníku |
| S2 | CSBC-SW | Plocha CSBC pod chodníkem |

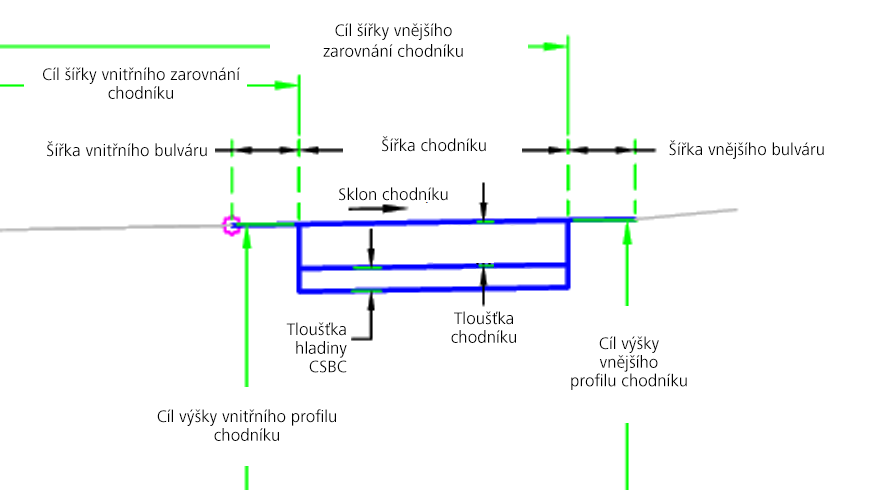

Kódovací diagram
