KrajniceZaoblenáCíl

Podsestava KrajniceZaoblenáCíl provádí zaoblení krajnice.

Krajnice je měřena od bodu připojení k vrcholu výškového polygonu zaoblení. Jestliže není vzdálenost mezi vrcholem výškového polygonu a cílovým povrchem pro zaoblovací křivku dostatečná, je hodnota zakřivení zmenšena tak, aby bylo zaoblení možné. Můžete definovat geometrii zaoblené krajnice.

Připojení

Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.

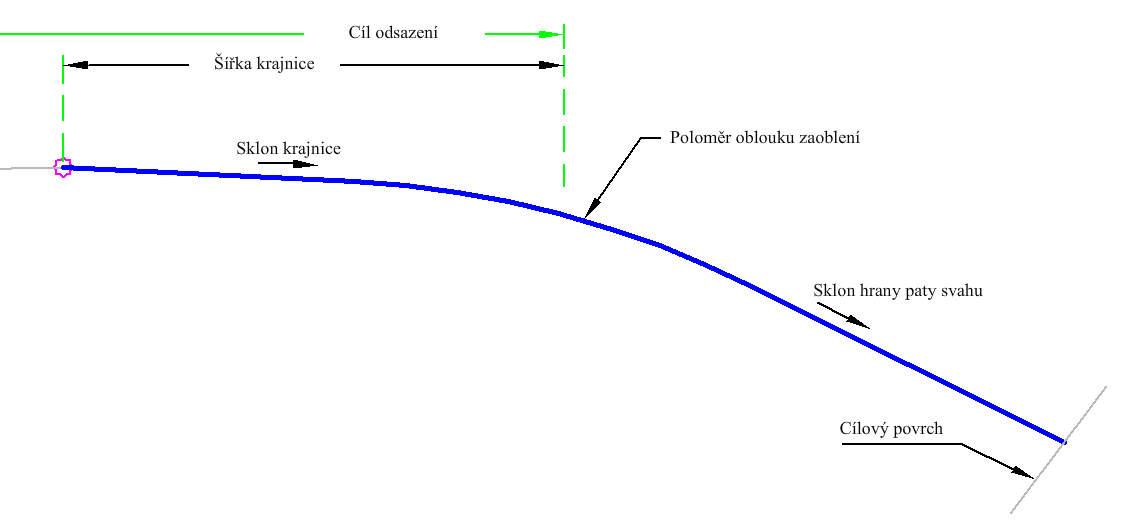

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Sklon krajnice	Sklon krajnice	Numerický	–5 (%)
Sklon hrany paty svahu	Sklon hrany paty svahu	Numerický, kladný	2 (: 1)
Zaoblovací křivka	Určuje hodnotu délky.	Numerický, kladný	2,5 ft 0,75 m
Šířka krajnice	Šířka od bodu připojení k bodu počátku svahování krajnice	Numerický, kladný	5 ft 1,5 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Volitelný
Cíl odsazení	Může se použít k přepsání šířky krajnice a k navázání šířky krajnice na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Pomocí vstupních parametrů nebo pomocí cíle odsazení (pokud je nastaven) se vypočítá umístění vrcholu výškového polygonu zaoblené křivky. Potom se vypočítá dočasná spojnice hrany paty svahu. Potom se vypočítá křivka a do podsestavy se přidají zbývající body a spojnice.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici.

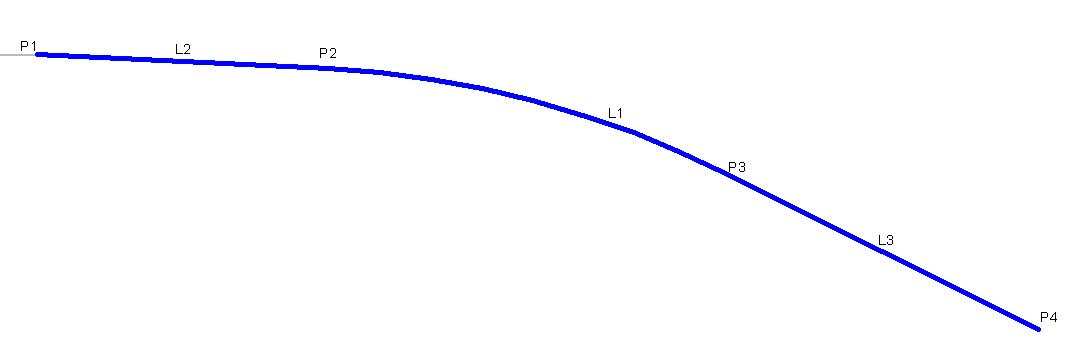

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, Svahování
P4	HranaPatySvahu, Vrch
L1–L3	Vrch
