NapojeníNaSklonASvislouOdchylku

Tato podsestava je obecným nástrojem pro rozšíření spojnice se sklonem na vzdálenost vertikální odchylky.

Při tvorbě modelu koridoru je možné pro vertikální odchylku zadat profil.

Připojení

Bod připojení je na vnitřní hraně spojnice. Tuto podsestavu je možné vložit v levém nebo pravém směru od bodu připojení.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá/Pravá	Pravá
Použití sklonu naklopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon spojnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Sklon	% nebo poměrný sklon spojnice.	Numerický , kladná, nenulová	2 (%), (nebo 2:1)
Vertikální odchylka	+/- vertikální odchylka mezi začátkem a koncem spojnice.	Numerický. nenulová	3,0 m 10,0 ft
Kódy bodů	Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice	Čárkou oddělovaný řetězec	P2
Kódy spojnic	Seznam kódů, které se přiřazují ke spojnici	Čárkou oddělovaný řetězec	Povrch, RefPovrch
Vynechat spojnici	Tento parametr přidává nebo odebírá spojnici povrchu.	Ano / Ne	Ne
Použít klopení vozovky	Určuje, že se má pro krajnici použít sklon klopení vozovky.	Seznam voleb: a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c)Vnější pruh, d) Vnitřní pruh, e) Žádný	Žádné

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis
Vertikální odchylka	Může se použít k přepsání pevné vertikální odchylky a k navázání konce spojnice na profil. Jako cíle lze pro určení této hodnoty použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Počáteční odsazení	+/- odsazení začátku spojnice	Numerický
Počáteční výška	Výška počátku spojnice	Numerický
Koncové odsazení	+/- odsazení konce spojnice	Numerický
Koncová výška	Výška konce spojnice	Numerický

Chování

Spojnice se přidá od bodu připojení ve směru vložení pro daný sklon, až dosáhne dané výšky. Jestliže se na úrovni runtime zadá název profilu, vertikální odchylka se upraví tak, aby odpovídala výšce profilu.

Tato podsestava zahrnuje volitelný vstupní parametr pojmenovaný Použití sklonu klopení vozovky, který umožňuje stanovit použití sklonu klopení vozovky pro krajnici. Tento parametr lze nastavit pro a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Vnější pruh, d) Vnitřní pruh, e) Žádné Výchozím nastavením je Žádné.

Operace režimu návrhu

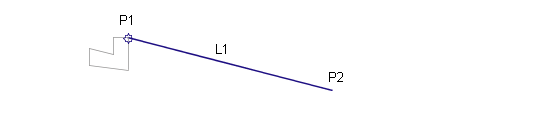

V režimu návrhu tato podsestava zobrazí spojnici s daným sklonem a vertikální odchylkou.

Kódy bodů, spojnic a tvarů

Žádné.
