OpěrnáZeďNaSpodníStranu

Tato podsestava vloží opěrnou zeď stěnu s jednou zúženou stranou.

Stěna je natlačena ke straně tak, aby celá pata byla na vysoké straně násypu. Tato podsestava také přidá volitelný klín dole.

Připojení

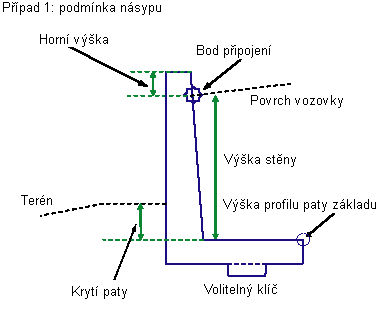

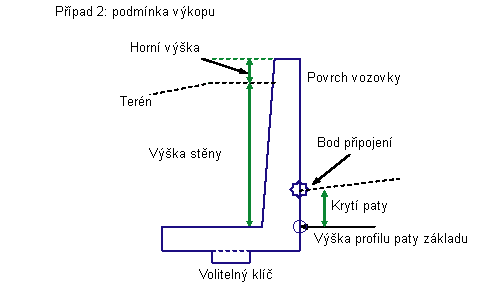

Bod připojení se liší v závislosti na tom, zda je opěrná zeď v podmínce výkopu nebo násypu. Jestliže je v násypu, bod připojení je v horní části opěrné zdi. Bod připojení je poblíž paty, pokud se provede vložení v podmínce výkopu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr Popis Typ Výchozí
Strana

Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.

Levá / Pravá Pravá
Horní šířka stěny Udává šířku stěny v její horní části Numerický

0,958 ft

0,292 m

Horní výška Vzdálenost mezi vrcholem stěny a ohybem v násypu nebo novým ohybem ve výkopu. Numerický

1,320 ft

0,40 m

Krytí paty Hloubka krytí od vrcholu paty ke konečné nivelety na zadní straně stěny v násypu nebo k ohybu ve výkopu. Numerický

1,667 ft

0,50 m

Klín Určuje přidání volitelného klínu pod patu Booleovský Ano

Výška stěny je určena od horní části paty k bodu připojení výšky terénu na vertikální plošce, podle toho, co je vyšší. Zkosený sklon stěny, šířka paty, kóty volitelného klínu a umístění středu klínu jsou funkce výšky stěny.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr Popis Stav
Výška stěny Může se použít k přepsání pevné výšky stěny a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Volitelné
Cílový povrch Název povrchu existujícího terénu pro určení opěrné zdi ve výkopu nebo násypu. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy. Požadováno

Výstupní parametry

Žádné

Chování

Tuto podsestavu je možné vložit buď na levé, nebo na pravé straně. Bod připojení se liší pro podmínku násypu a podmínku výkopu. V násypu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku stěny, pod vrcholem stěny, ve vzdálenosti rovné parametru Horní výšky. Ve výkopu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku, nad vrcholem paty, ve vzdálenosti rovné parametru Krytí paty. Výška stěny se určuje podle Výšky stěny nebo vstupu Profilu. V násypu směřuje ploška stěny se sklonem proti středu vozovky. Ve výkopu směřuje ploška stěny se sklonem od vozovky proti zadržované zemi. Jestliže je možnost Klín nastavena na Ne, pak základna paty je jednoduchá horizontální spojnice. Pokud se použije možnost Klín, vloží se spojnice definující volitelný Klín.

Operace režimu návrhu

V režimu návrhu nakreslí podsestava tvar opěrné zdi podle specifikace dané hodnotami vstupních parametrů, přičemž se předpokládá, že se podsestava nachází ve stavu násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice Kódy Popis
P1 OpěrZeďLíc
P2 OpěrZeďVrch
P3 OpěrZeďRub
P14 OpěrZeďLícPřípoj
P12 OpěrZeďZákladVnitřní Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
P5 OpěrZeďZákladVnější Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
L1, L2, L3 Povrch, Stěna L1=P1 až P2; L2= P2 až P3; L3 = P3 až P14;
L4, L5, L6 OpěrZeďOzub L4 = P6 až P7; L5 = P8 až P9; L6 = 10 až 11;
S1 OpěrZeďTvar

Kódovací diagram

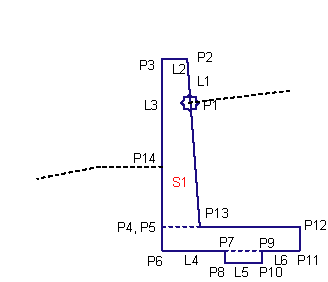

Podmínka násypu

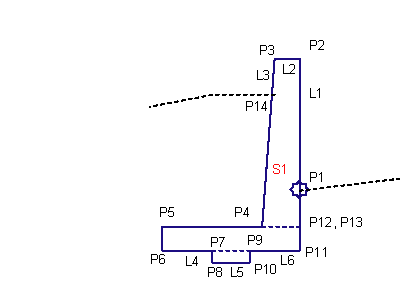

Podmínka výkopu
