Podsestava BočníSvahVýkopuPříkopu vloží spojnice k vytvoření volitelného příkopu a poté linie paty svahu pro výkop a násyp.
Připojení
Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

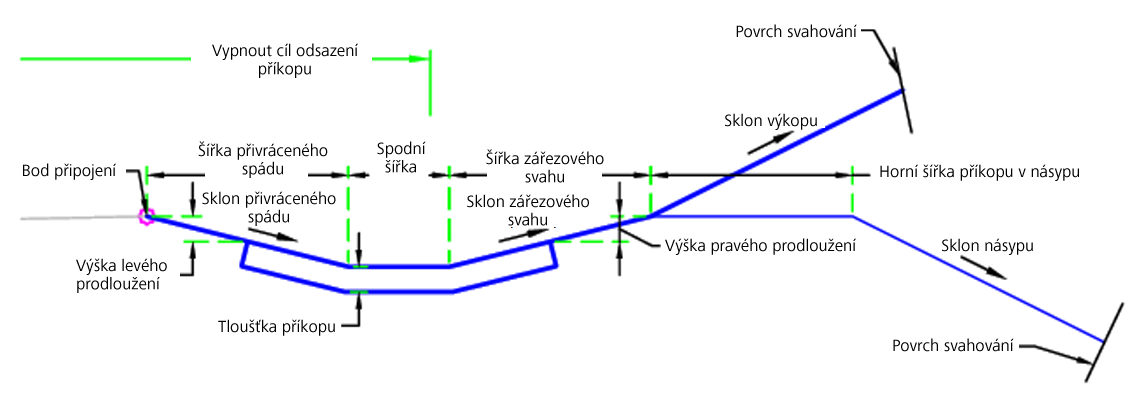

Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Spojnice linie paty svahu | Zahrne nebo vynechá spojnici linie paty svahu. | Ano / Ne | Ano |
| Kód tvaru obložení příkopu | Určuje kód tvaru obložení příkopu. | Řetězec | Beton |
| Tloušťka příkopu | Tloušťka materiálu příkopu | Numerický, kladný |
0,5 ft 0,15 m |
| Použít příkop v násypu | Určuje, zda se příkop vytvoří v podmínce násypu. | Ano / Ne | Ano |
| Šířka zadního sklonu | Šířka spojnice zadního sklonu příkopu (pouze výkop) | Numerický, kladný |
4 ft 1,2 m |
| Sklon zadního sklonu | Sklon spojnice zářezového svahu příkopu (pouze výkop) | Numerický | 4 ( : 1 ) |
| Spodní šířka | Šířka spodní části příkopu | Numerický, kladný |
2 ft 0,6 m |
| Šířka přivráceného spádu | Šířka spojnice přivráceného spádu příkopu (pouze výkop) | Numerický, kladný |
4 ft 1,2 m |
| Spád přivráceného spádu | Šířka spojnice přivráceného spádu příkopu (pouze výkop) | Numerický | 4 ( : 1 ) |
| Sklon násypu | Sklon spojnice linie paty svahu pro násyp | Numerický | 4 ( : 1 ) |
| Sklon výkopu | Sklon spojnice linie paty svahu pro výkop | Numerický | 4 ( : 1 ) |
| Výška pravého prodloužení | Vzdálenost k počátku pravé strany obložení kanálu | Numerický, kladný |
0,5 ft 150 mm |
| Horní šířka příkopu v násypu | Šířka spojnice v horní části příkopu v násypu | Numerický, kladný |
3 ft 1 m |
| Výška levého prodloužení | Vzdálenost k počátku levé strany obložení kanálu | Numerický, kladný |
0,5 ft 150 mm |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Povinný |
| Vynechat příkop | Může se použít k vypnutí konstrukce příkopu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu.
Pokud parametry vyžadují příkop, vytvoří se příkop pomocí vstupních parametrů. Pokud bude nalezen cíl Vynechat příkop, nebude příkop vytvořen. Pokud je tloušťka příkopu větší než 0, vytvoří se obložení příkopu. Pokud je příkop v násypu, použije se horní šířka příkopu v násypu.
Bod počátku svahování příkopu se kontroluje ve vztahu k cílovému povrchu za účelem určení, zda je příčný řez v podmínce výkopu nebo násypu. Poté se pomocí příslušných hodnot Sklon násypu a Sklon výkopu vytvoří spojnice linie paty svahu.
Pokud není vyžadován příkop, vytvoří se spojnice linie paty svahu pomocí příslušných hodnot Sklon násypu a Sklon výkopu.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P2 | HranPříkopVnitřní | Uvnitř příkopu |
| P3 | HranPříkopVnější | Vně příkopu |
| P4 | Počátek, PočátekSvahVýkop, PočátekSvahNásyp | Bod počátku svahování: buď výkopu, nebo násypu |
| P5 | LiniePatySvahu nebo LiniePatySvahu_Výkop | Bod linie paty svahu ve výkopu |
| P6 | Napojení, Napojení_Násyp | Bod počátku svahování v násypu |
| P7 | LiniePatySvahu, LiniePatySvahu_Násyp | Bod linie paty svahu v násypu |
| P8–P11 | PříkopDno | Dno příkopu |
| L1–L3, L10 | Povrch, Příkop | Povrch příkopu |
| L4 | Povrch, LiniePatySvahu, LiniePatySvahu_Výkop | Linie paty svahu ve výkopu |
| L5–L7 | RefPovrch, PříkopDno | Dno příkopu |
| L11 | Povrch, LiniePatySvahu, LiniePatySvahu_Násyp | Spojnice linie paty svahu v násypu |
| S1 | Kód tvaru obložení příkopu | Uživatelem zadaná hodnota |

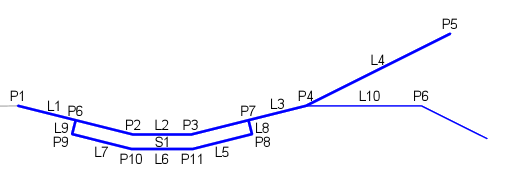

Kódovací diagram
