OdstraňováníZpevněníVozovky

Tato podsestava se používá k zadání odstraňování existující horní vrstvy na danou hloubku.

Volitelně může tato podsestava rozšířit odstraňování zpátky na existující terén se zadaným zářezovým svahem.

Připojení

Bod připojení je v bodu linie paty svahu na upraveném terénu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Hloubka odstranění vrstvy	Určuje hloubku vrchní vrstvy, která se má odstranit.	Numerický	0,05 m 0,167ft
Rozšířit na existující terén	Určuje rozšíření odstraňování vrstvy zpět k existujícímu terénu	Booleovský	Ano
Přivrácený spád	Výchozí přivrácený spád rozšíření odstraňování vrstvy od původního bodu linie paty svahu zářezového svahu.	Numerický	-2 (:1)
Zářezový svah	Zářezový svah, který má mít spád ode dna odstraňování vrstvy zpět do existujícího terénu.	Numerický, kladný	2 (:1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název existujícího povrchu pro sklon vzad od spodní části odstraňování vrstvy. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné

Chování

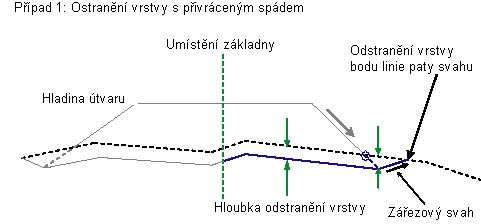

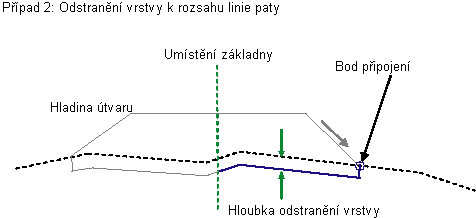

Tato podsestava vloží rovnoběžné spojnice definující spodek odstraňované vrstvy pod zadaným povrchem. Pokud se možnost rozšíření odstraňování na existující terén se zářezovým svahem nastaví na Ne, odstraňování začne v bodu připojení přímo na daném povrchu, s hodnotou hloubky vertikální spojnice zadanou ve vstupních parametrech. Ode dna této vertikální spojnice se vede řada spojnic rovnoběžných s daným povrchem směrem dovnitř až na umístění základny šablony typických řezů. Pokud se možnost rozšíření odstraňování na existující terén nastaví na Ano, pak v bodu připojení se vede spojnice na zadaný přivrácený spád, až se dosáhne stavu, kdy rozdíl výšek mezi spodkem této nové spojnice a daným existujícím terénem se rovná „hloubce odstraňování“. Ode tohoto bodu se vede řada spojnic rovnoběžných s daným povrchem směrem dovnitř až na umístění základny šablony typických řezů. Dále se přidá další spojnice směrem ven, aby tvořila linii paty svahu na existující terén.

Operace režimu návrhu

V režimu návrhu tato podsestava vloží horizontální linii pod bod připojení proti umístění základny. Tato spojnice se vloží od bodu připojení v hloubce, která je rovna „hloubce odstraňování“.

Pokud se zvolí možnost rozšíření spojnice odstraňování, pak se nejdříve vloží spojnice přivráceného spádu se zadanou hodnotou sklonu na hloubku odstraňování a pak se přidá horizontální spojnice tak, jak bylo vysvětleno dříve. Dále se přidá spojnice zářezového svahu směrem ven, od vnějšího dna spojnice odstraňování se zadaným přivráceným sklonem k výšce, která je rovna bodu připojení podsestavy.

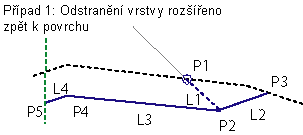

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P3	PrůsečOdhumus&Terén (pouze pro Případ 1)	Bod Linie paty svahu spojnice zářezového svahu odstraňování vrstvy
L1	OdhumusPřivrácenýSklon (pouze pro Případ 1)	Spojnice přivráceného sklonu odstraňování vrstvy definující zavážku
L2, L3, L4… Ln	Odhumusování	Spojnice odstraňování vrstvy
