BočníPříkopTvaruU

Připojení

Bod připojení je nejvzdálenější vnitřní bod volitelné vnitřní svahové lavičky. Jestliže se vnitřní svahové lavičky vynechají, bod připojení je na nejvzdálenějším bodu vnitřní stěny stavebního objektu příkopu.

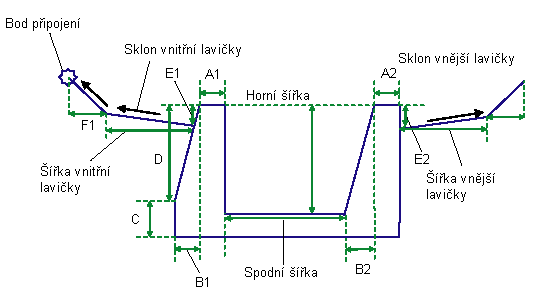

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Spodní šířka	Šířka dna příkopu	Numerický, kladný	2,0 ft 0,6 m
Hloubka příkopu	Hloubka příkopu	Numerický, kladný	2,0 ft 0,6 m
A1	Tloušťka vnitřní stěny u vrcholu	Numerický, kladný	0,45 ft 0,15 m
B1	Zvětšená tloušťka vnitřní stěny u vrcholu	Numerický, kladný	0,6 ft 0,2 m
C	Tloušťka výplňového materiálu dna příkopu	Numerický, kladný	0,5 ft 0,15 m
D	Hloubka zužujícího se čela vnitřní stěny	Numerický, kladný	2,0 ft 0,6 m
E1	Hloubka bodu počátku svahování, kde je umístěn počátek spojnice vnitřní svahové lavičky / zářezového svahu	Numerický, kladný	0,0 ft 0,0 m
Šířka vnitřní lavičky	Šířka (volitelné) vnitřní svahové lavičky. Zadejte hodnotu NULA, není-li žádná lavička	Numerický, kladný	1,5 ft 0,5 m
Spád vnitřní lavičky	Příčný spád (volitelné) vnitřní svahové lavičky. Měří se směrem od hrany příkopu a kladný sklon znamená, že lavička se od příkopu zvedá	Numerický, typ Spád	4%
F1	(Volitelná) šířka spojnice vnitřního zářezového svahu. Zadejte hodnotu NULA, není-li žádná spojnice zářezového svahu	Numerický, kladný	1,0 ft 0,3 m
G1	Sklon (volitelné) spojnice vnitřního zářezového svahu. Měří se směrem od stavebního objektu příkopu a kladný sklon znamená, že se od počátečního bodu zvedá	Numerický, typ Sklon	1:1
A2	Tloušťka vnitřní stěny u vrcholu	Numerický, kladný	0,45 ft 0,15 m
B2	Zužující se šířka vnější stěny	Numerický, kladný	0,6 ft 0,2 m
E2	Hloubka bodu napojení, kde je umístěn počátek spojnic vnější lavičky / zářezového svahu	Numerický, kladný	1,0 ft 0,3 m
Šířka vnější lavičky	Šířka (volitelné) vnější svahové lavičky. Zadejte hodnotu NULA, není-li žádná lavička	Numerický, kladný	3,0 ft 1,0 m
Spád vnější lavičky	Příčný spád (volitelné) vnější svahové lavičky. Měří se směrem od hrany příkopu a kladný sklon znamená, že lavička se od příkopu zvedá	Numerický, typ Spád	4%
F2	(Volitelná) šířka spojnice vnějšího zářezového svahu. Zadejte hodnotu NULA, není-li žádná spojnice zářezového svahu	Numerický, kladný	1,0 ft 0,3 m
G2	Sklon (volitelné) spojnice vnějšího zářezového svahu. Měří se směrem od stavebního objektu příkopu a kladný sklon znamená, že se od počátečního bodu zvedá	Numerický, typ Sklon	1:1

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Chování

Tato podsestava vytvoří tvar pro stavební objekt příkopu, jak je ukázáno na obrázku. Chcete-li vynechat spojnice stupňovitého svahování a přivráceného spádu, zadejte příslušné parametry šířky nulové.

Operace režimu návrhu

V režimu návrhu se tato podsestava nakreslí tak, jak je definována pomocí vstupních parametrů, počínaje od bodu připojení.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P10	HranPříkopVnitřní
P1, P6	PříkopRub
P2, P5	PříkopLíc
P14	HranPříkopVnější
L10, L13	Povrch
L10, L13	RefPovrch	Jestliže odsazení P11 je < P8; respektive P13 je > P9.
L11	Povrch
L12	Povrch
L1 a L5	Povrch
L1 až L5	PříkopVnitřníHrana
L8 a L9	RefPovrch
L10, až L13	Zásyp
L6	ZásypLíc
S1	Příkop	Plocha tvaru stavebního objektu příkopu

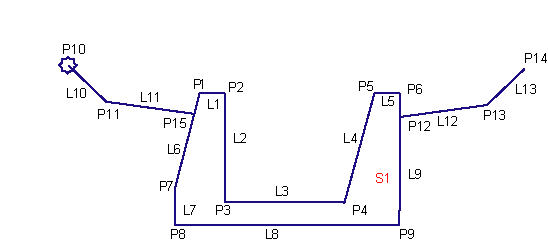

Kódovací diagram
