Podsestava PodmíněnýOznačenýBod automaticky aplikuje různé podsestavy, například rozšíření, obrubník a rigol, příkop nebo promítání hrany paty svahu, do šablony typických řezů podle toho, zda se ve staničení koridoru nalézá název označeného bodu.
Podsestava PodmíněnýOznačenýBod umožňuje, aby parametry určily určují směr hledání cíle (směrem dovnitř, ven nebo na obě strany) a minimální a maximální vzdálenost pro vyhledávání dříve vytvořeného označeného bodu.
Podsestava PodmíněnýOznačenýBod je podmíněná podsestava, která je speciálním typem podsestavy. Podmíněné podsestavy automaticky přidají zadané podsestavy do šablony typických řezů, pokud existují vámi zadané určité podmínky.
Pokud například šablona typických řezů obsahuje podsestavu PodmíněnýOznačenýBod, aplikace AutoCAD Civil 3D provede analýzu staničení, aby zjistila, zda v rámci zadaných vzdáleností a určených směrů existuje označený bod. Minimální a maximální vzdálenosti měřené k označenému bodu se nastaví buď od aktuální základny koridoru, nebo bodu připojení podsestavy. V závislosti na parametrech podsestavy PodmíněnýOznačenýBod se do šablony typických řezů automaticky přidají různé typy podsestav.
Do šablony typických řezů můžete přidat více podsestav PodmíněnýOznačenýBod za účelem vytvoření jednoduchého nebo složitého podmíněného chování. Například do modelu můžete přidat sadu křivek, které ukazují umístění chodníků. Protože se linie zastavují v místě, kde se chodník křižuje s vozovkou, podmíněná podsestava přidá a odebere chodník v závislosti na přítomnosti linie chodníku. Podmíněná podsestava eliminuje potřebu aplikovat jinou šablonu typických řezů do koridoru, kde chodník není potřeba.
Pokud vytvoříte šablonu typických řezů pomocí podsestav PodmíněnýOznačenýBod, potom konstrukce šablony typických řezů, zobrazená na kartě Konstrukce dialogu Vlastnosti šablony typických řezů, určuje pořadí zpracování podsestav.
Při používání podsestavy PodmíněnýOznačenýBod je důležité uvědomit si následující skutečnosti:
- Aplikace AutoCAD Civil 3D analyzuje umístění staničení přidruženého k podsestavě vzhledem k označenému bodu, aby zjistila, zda byl označený bod nalezen.
- Když je šablona typických řezů obsahující podsestavu PodmíněnýOznačenýBod použita u modelu koridoru, pak jsou na kteroukoliv danou konstrukci šablony typických řezů aplikovány pouze určité části šablony typických řezů.
- Protože podsestava PodmíněnýOznačenýBod používá cílové objekty, je nutné před vytvořením koridoru nastavit cíle na všech podsestavách PodmíněnýOznačenýBod. Jestliže cíle nejsou nastaveny, podsestava vrátí výsledek Nenalezeno. Další informace naleznete v části Určení cílových objektů koridoru.
- Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýOznačenýBod v režimu modelování žádné body, spojnice ani tvary.
Připojení
Tuto podsestavu je možné připojit k libovolnému bodu připojení podsestavy nebo šablony typických řezů. Ke koncovému bodu podsestavy PodmíněnýOznačenýBod je možné připojit navazující podsestavy.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se má podsestava umístit. | Levá/Pravá | Pravá |
| Šířka rozvržení | Určuje délku linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Spád rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýOznačenýBod spolu s podsestavami, které jsou k ní připojeny, nijak však neovlivní model koridoru. | Numerický, kladný |
12.0 stop 3.6 m |
| Spád rozvržení | Určuje spád linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Šířka rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýOznačenýBod spolu s podsestavami, které jsou k ní připojeny, nijak však neovlivní model koridoru. | Numerický |
1:1 (nalezeno) –1:1 (nenalezeno) |
| Podmínka | Určuje podmínku dostupnou pro tuto podsestavu. Podmínka Nalezeno je zpracována, pokud je v rámci maximální vzdálenosti nalezen označený bod. Podmínka Nenalezeno je zpracována, pokud název označeného bodu není ve staničení v rámci maximální vzdálenosti nastaven nebo nalezen. | Nalezeno/Nenalezeno | Nalezeno |
| Maximální vzdálenost | Určuje maximální šířku, v rámci které podsestava hledá název označeného bodu. Pokud v rámci zadané vzdálenosti není nalezen název označeného bodu, je zpracována podmínka Nenalezeno. | Numerický, kladný |
9999 ft 9999 m |
| Minimální vzdálenost | Určuje minimální šířku, v rámci které podsestava hledá název označeného bodu. Pokud v rámci zadané vzdálenosti není nalezen název označeného bodu, je zpracována podmínka Nenalezeno. | Numerický, kladný |
0 ft 0 m |
| Směr hledání | Určuje směr vyhledávání pro cíl. | Ven / Dovnitř / Oba směry | Oba směry |
| Počátek vyhledávání | Určuje, zda se hodnota vzdálenosti vypočítá od trasy základny, nebo od bodu připojení podsestavy. | Základna / Bod připojení | Od základny |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Viz popis.
Operace režimu návrhu
V režimu návrhu je tato podsestava reprezentována linií, která je určena hodnotami vstupních parametrů Šířka rozvržení a Sklon rozvržení. Tato linie reprezentuje místo, kde je v šabloně typických řezů použita podsestava PodmíněnýOznačenýBod.
Kódy bodů, spojnic a tvarů
Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýOznačenýBod v režimu modelování žádné body, spojnice ani tvary.

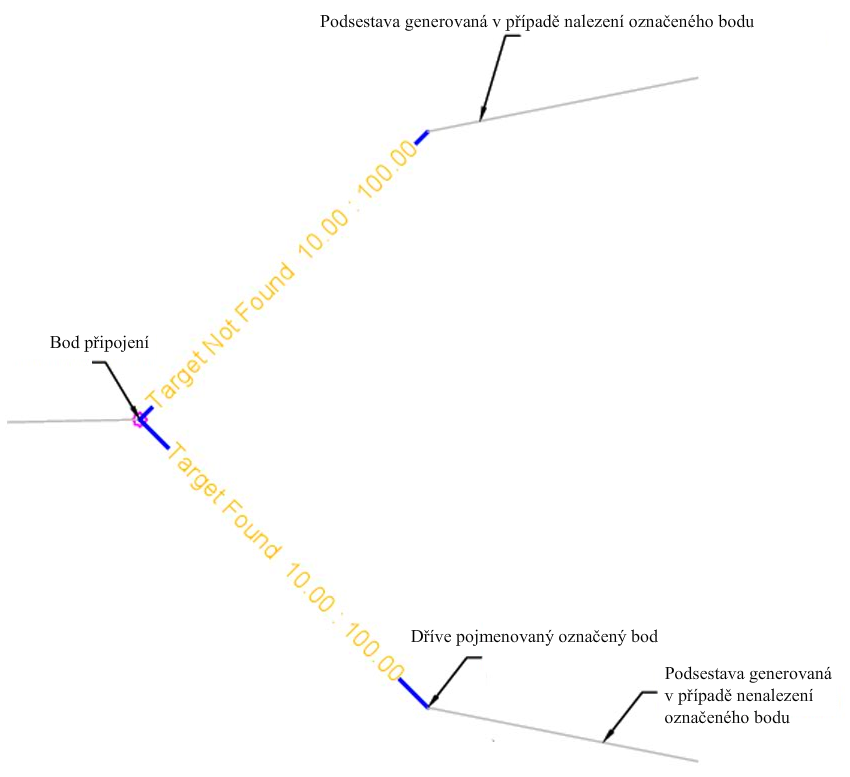

Kódovací diagram
Na následujícím kódovacím diagramu jsou ukázány body a spojení vytvořené v režimu návrhu. V režimu modelování nebyly v této podsestavě vytvořeny žádné body, spojení ani kódy tvarů.
