ParkovištěPřilehléKeKomunikaci

Podsestava ParkovištěPřilehléKeKomunikaci vytvoří parkovací plochu přilehlou k existující komunikaci. Parkoviště zahrnuje zpevněnou plochu existující vozovky, rigol a povrch vozovky parkoviště. Povrch vozovky parkoviště se začlení do navrhované výšky obrubníku a umístění horní části obrubníku.

Připojení

Bod připojení leží v bodu středu vozovky. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

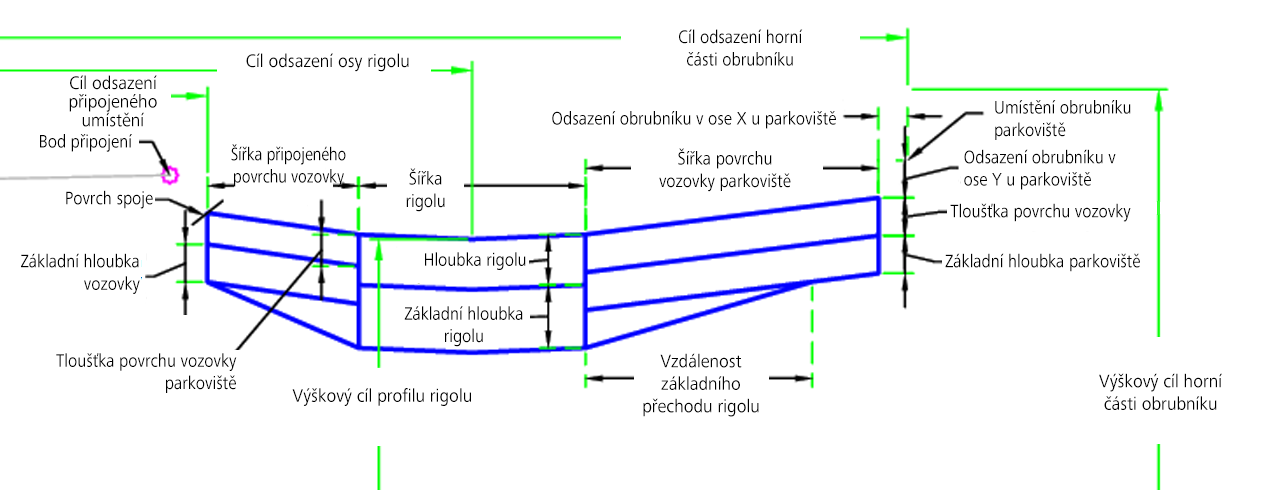

Parametr

Popis

Typ

Výchozí

Strana Určuje, na kterou stranu se umístí podsestava. Levá / Pravá Pravá
Šířka rigolu Celková šířka rigolu Numerický, kladný

3 ft

1 m

Hloubka rigolu Hloubka rigolu Numerický, kladný

8 palců

200 mm

Tloušťka povrchu vozovky parkoviště Tloušťka povrchu vozovky AC Numerický, kladný

2 in

50 mm

Vzdálenost základního přechodu rigolu Přechod silnější základny u rigolu Numerický, kladný

3 ft

1 m

Odsazení obrubníku v ose Y u parkoviště Odsazení obrubníku v ose Y v zadní části parkoviště Numerický

-0,5 ft

-0,150 m

Odsazení obrubníku v ose X u parkoviště Odsazení obrubníku v ose X v zadní části parkoviště Numerický

-0,625 ft

-0,19 m

Šířka povrchu vozovky parkoviště Šířka povrchu vozovky parkoviště Numerický, kladný

20,5 ft

6,25 m

Základní hloubka rigolu Šířka připojeného povrchu vozovky Numerický, kladný

2 ft

0,6 m

Základní hloubka parkoviště Základní hloubka pod rigolem Numerický, kladný

6 palců

150 mm

Základní hloubka vozovky Základní hloubka vozovky Numerický, kladný

10 in

250 mm

Tloušťka povrchu vozovky Tloušťka povrchu vozovky Numerický, kladný

3 in

80 mm

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr

Popis

Stav

Umístění spoje Slouží k určení šířky spoje od bodu připojení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. Požadováno
Povrch spoje Slouží k určení výšky spoje. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. Povinný
Odsazení horní části obrubníku Slouží k určení výšky horní části obrubníku v umístění obrubníku parkoviště. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Požadováno
Profil horní části obrubníku Slouží k určení umístění odsazení pro obrubník a rigol. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Požadováno
Osa rigolu Slouží k určení umístění osy rigolu. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. Požadováno
Profil rigolu Slouží k určení výšky osy rigolu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Parametr

Popis

Typ

Sklon jízdního pruhu Sklon jízdního pruhu Numerický

Chování

Počáteční referenční bod se nastaví v bodu připojení. Naleznou se hodnoty odsazení a profilu horní části obrubníku, které slouží k určení umístění vnější hrany povrchu vozovky parkoviště. Umístění spoje se určí z cíle umístění spoje. Výška spoje se nalezne na základě umístění spoje a cíle spoje povrchu v tomto bodu. Umístění rigolu a výška rigolu se určí z nastavených cílů. Geometrie rigolu se poté vytvoří na základě vstupních parametrů. Geometrie spoje povrchu vozovky se vytvoří na základě výšek spojů cílů a vstupních parametrů. Poté se vytvoří povrch vozovky parkoviště pomocí cílových hodnot a vstupních parametrů.

Operace režimu návrhu

V režimu rozvržení tato podsestava zobrazí všechny spojnice s využitím vstupních parametrů šířky a hloubky a předpokládaných cílových hodnot.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1 Spojit Umístění spoje povrchu vozovky
P2 Rigol_Hrana Hrana rigolu
P3 FL Proudnice rigolu
P4 ETW Hrana vozovky
P5 FS Povrch dokončení
P12, P15, P17, P19 Podklad Podklad
L1, L4 Top, Pave Horní část Povrchu vozovky
L2, L3 Povrch, Rigol Horní část rigolu
L9, L12 Povrch vozovky Tloušťka spodní části povrchu vozovky
L10, L11 Okap Dolní část rigolu
L13, L14, L17, L18, L21, L22 RefPovrch
S1, S3 Kryt
S2, Okap
S4–S6, S7, S8 Podklad

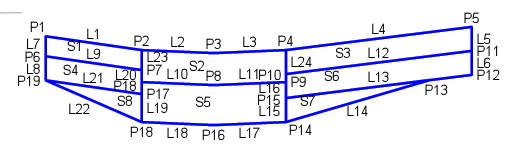

Kódovací diagram
