SvahPříkop

Podsestava SvahPříkop vytvoří příkop se zářezovým svahem a s přivrácenými spády. Ve výkopu je promítnuta hrana paty svahu do existujícího terénu. V násypu je vytvořena berma a potom je promítnuta hrana paty svahu.

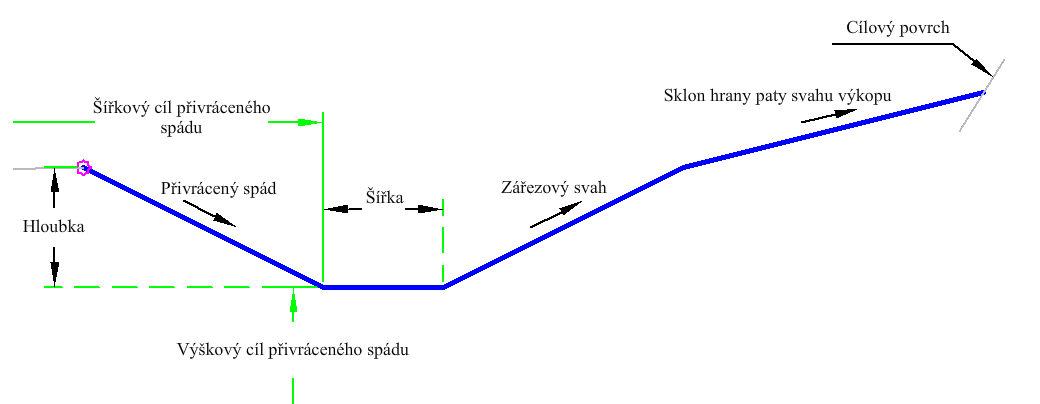

Případ výkopu:

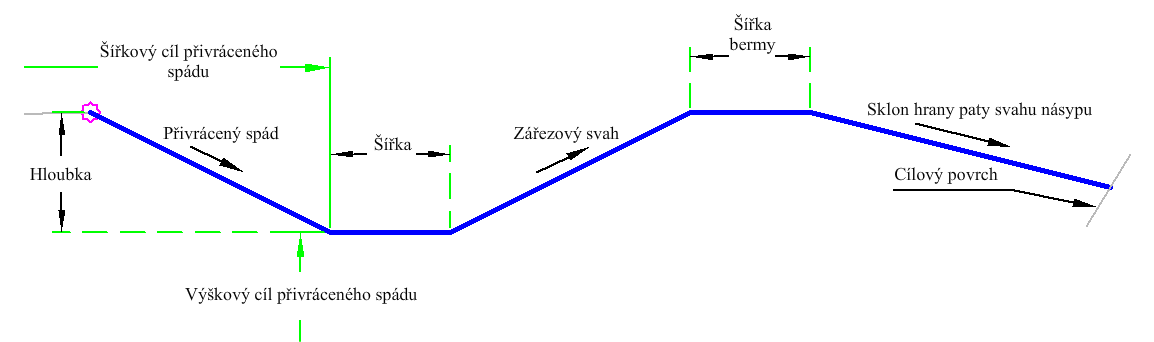

Případ násypu:

Připojení

Bod připojení je nejvzdálenější vnitřní bod na spojnicích zemního tělesa před příkopem.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana Určuje, na kterou stranu se má podsestava umístit. Levá/Pravá Pravá
Hloubka Hloubka příkopu měřená od vnější strany příkopu k vnějšímu bodu počátku svahování Numerický

3 ft

1 m

Šířka Šířka spodní strany příkopu Numerický, kladný

2 ft

0.6 m

Přivrácený spád Sklon spojnice přední části příkopu (X : 1). Tato spojnice se vždy vkládá směrem dolů. Numerický, kladný 2 (: 1)
Zářezový svah Sklon spojnice zadní části příkopu (X : 1). Tato spojnice se vždy vkládá směrem nahoru. Numerický, kladný 2 (: 1)
Šířka bermy Šířka bermy za zářezovým svahem Numerický, kladný

2 ft

0.6 m

Sklon hrany paty svahu výkopu Sklon pro normální promítání hrany paty svahu v podmínkách výkopu Numerický, kladný 3 (: 1)
Sklon hrany paty svahu násypu Sklon pro normální promítání hrany paty svahu v podmínkách násypu Numerický, kladný 4 (: 1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr

Popis

Stav

Povrch hrany paty svahu Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. Volitelný
Výška přivráceného spádu Může se použít k přepsání sklonů a šířek přivráceného spádu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Volitelný
Šířka přivráceného spádu Může se použít k přepsání šířky přivráceného spádu. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Vytvoří se přivrácený spád, spodní strana a zářezový svah příkopu. Potom se určí, zda je podsestava použita ve výkopu nebo v násypu v horní části zářezového svahu. V násypu je vytvořena berma a potom je promítnuta hrana paty svahu. Ve výkopu je pomocí sklonu hrany paty svahu vytvořena spojnice hrany paty svahu.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící příkop a bermu v násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1 Svahování, Vrch
P2 Příkop_Uvnitř, Vrch
P3 Příkop_Vně, Vrch
P4 Svahování, Vrch
P5 HranaPatySvahu, Vrch
P6 Berma_Vně, Vrch
P7 HranaPatySvahu, Vrch
L1 Vrch, VztažnýBod, Příkop, PřivrácenýSpád
L2 Vrch, VztažnýBod, Příkop
L3 Vrch, VztažnýBod, Příkop, ZářezovýSvah
L4 Vrch, VztažnýBod, Příkop, HranaPatySvahu
L5 Vrch, VztažnýBod, Příkop
L6 Vrch, VztažnýBod, Příkop, HranaPatySvahu

Kódovací diagram

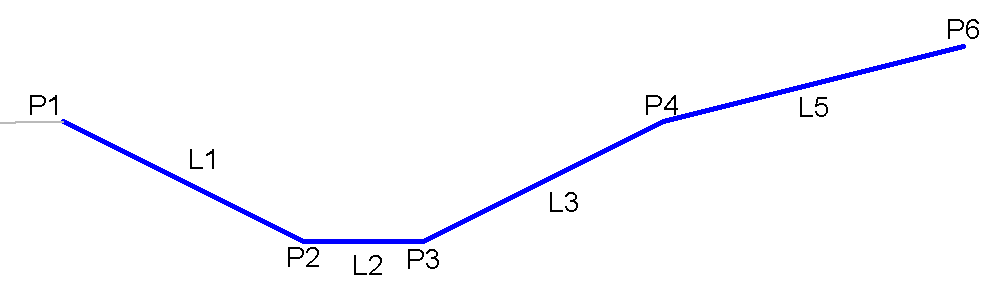

Případ výkopu:

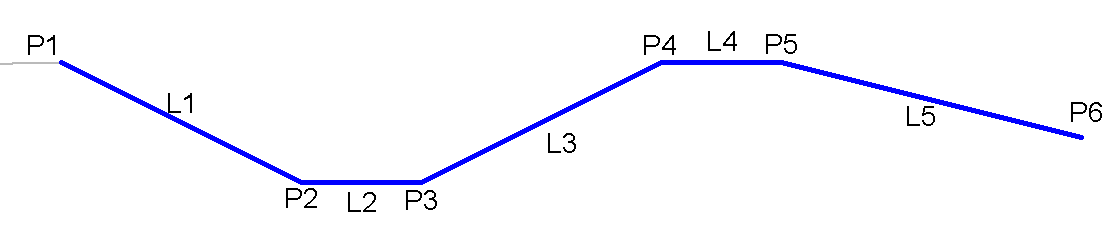

Případ násypu:
