NapojeníŠířkyASklonu

Tato podsestava je obecným nástrojem pro přidání spojnice povrchu tak, že se zadá jeho šířka a sklon.

Můžete zadat buď sklon v procentech, nebo poměrnou hodnotu sklonu. Při tvorbě modelu koridoru je možné zadat trasu nebo profil, aby byla umožněna proměnná šířka a sklon.

Připojení

Bod připojení je na vnitřní hraně spojnice. Tuto podsestavu je možné vložit v levém nebo pravém směru od bodu připojení.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá/Pravá	Levý
Šířka	Šířka jízdního pruhu od odsazení vnitřní hrany k odsazení vnější hrany	Numerický, kladný	3.0 10.0 ft
Použití sklonu naklopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon spojnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Sklon	Sklon spojnice v procentech. Záporné sklony jdou dolů ve vkládaném směru.	Numerický	2 (%), (nebo 2:1)
Kódy bodů	Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice	Čárkou oddělovaný řetězec	P2
Kódy spojnic	Seznam kódů povrchu, které se přiřazují ke spojnici	Čárkou oddělovaný řetězec	Povrch, RefPovrch
Vynechat spojnici	Tento parametr přidává nebo odebírá spojnici povrchu.	Ano / Ne	Ne
Použít klopení vozovky	Určuje, že se má pro krajnici použít sklon klopení vozovky.	Seznam voleb: a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c)Vnější pruh, d) Vnitřní pruh, e) Žádný	Žádné

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka	Může se použít k přepsání šířky pevné spojnice a k navázání konce spojnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Sklon v %	Může se použít k přepsání pevného sklonu v procentech a k navázání konce spojnice na profil. Jako cíle lze pro určení této hodnoty použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Počáteční odsazení	+/- odsazení začátku spojnice	Numerický
Počáteční výška	Výška počátku spojnice	Numerický
Koncové odsazení	+/- odsazení konce spojnice	Numerický
Koncová výška	Výška konce spojnice	Numerický

Chování

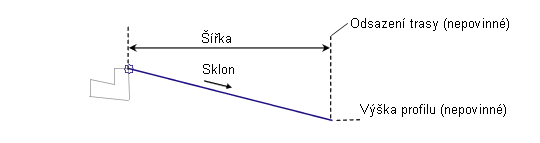

Spojnice se přidá ve směru vložení počínaje v bodu připojení a dále na danou šířku a sklon. Jestliže se během modelování koridoru přiřadí k šířce název odsazení směrového vedení trasy, hodnota šířky se bude lišit tak, aby odpovídala odsazení trasy. Jestliže se do pole Sklon zadá název profilu, sklon se upraví tak, aby odpovídal výšce profilu na konci spojnice.

Tato podsestava zahrnuje volitelný vstupní parametr pojmenovaný Použití sklonu klopení vozovky, který umožňuje stanovit použití sklonu klopení vozovky pro krajnici. Tento parametr lze nastavit pro a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Vnější pruh, d) Vnitřní pruh, e) Žádné Výchozím nastavením je Žádné.

Operace režimu návrhu

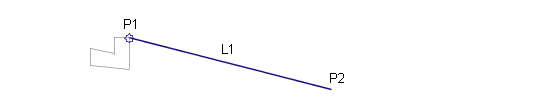

V režimu návrhu tato podsestava zobrazí spojnici s danou šířkou a sklonem.

Kódy bodů, spojnic a tvarů

Žádné.
