JednoduchýTunel

Podsestava JednoduchýTunel je určena pro jednoduchý tunel nebo obdélníkovou propust. Používá se v ní vámi zadaná výška, šířka a tloušťka materiálu.

Připojení

Bod připojení je nejvyšší bod na spojnicích před tunelem.

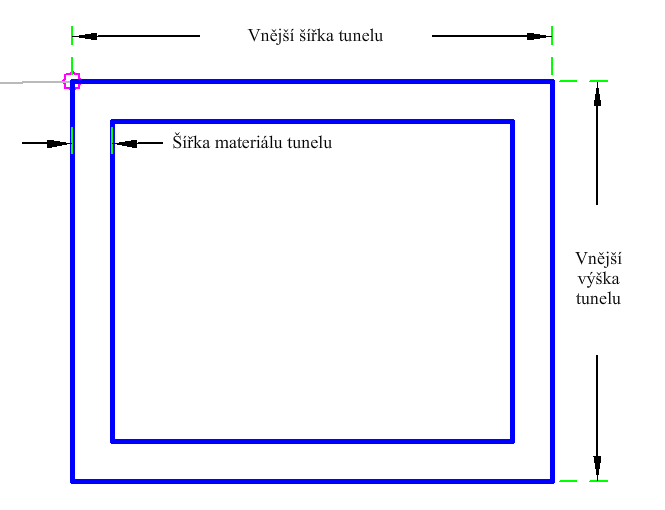

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Šířka materiálu tunelu	Šířka stěn, podlahy a střechy tunelu	Numerický, kladný	1 ft 0,3 m
Vnější výška tunelu	Výška vnější strany tunelu	Numerický, kladný	10 ft 3 m
Vnější šířka tunelu	Šířka vnější strany tunelu	Numerický, kladný	12 ft 3,5 m

Cílové parametry

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Pomocí vstupních parametrů jsou vytvořeny body, spojnice a tvary.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící tunel.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, VrchVnitřekTunel	Tunel – vrchní vnitřní
P2	Vrch, VrchVnějšekTunel	Tunel – vrchní vnější
P3	VztažnýBod, SpodekVnějšekTunel	Tunel – spodní vnější
P4	Vrch, SpodekVnitřekTunel	Stěna uvnitř tunelu – spodní
P5	TunelVnitřekStěna_VrchVnitřek	Stěna uvnitř tunelu – vrchní vnitřní
P6	TunelVnitřekStěna_VrchVnějšek	Stěna uvnitř tunelu – vrchní vnější
P7	TunelVnitřekStěna_SpodekVnitřek	Stěna uvnitř tunelu – spodní vnitřní
P8	TunelVnitřekStěna_SpodekVnějšek	Stěna uvnitř tunelu – spodní vnější
L2–L4	VztažnýBod
L5	VrchVnitřníStěna	Vnitřní stěna – vrchní
L6	VnitřníStěnaVnitřek	Vnitřní stěna – vnitřní
L7	VnitřníStěnaVnějšek	Vnitřní stěna – vnější
L8	SpodekVnitřníStěna	Vnitřní stěna – spodní
L9	BodPřipojení	Bod připojení
S1	MateriálOdebraný	Odebraný materiál
S2	TunelMateriál	Materiál tunelu

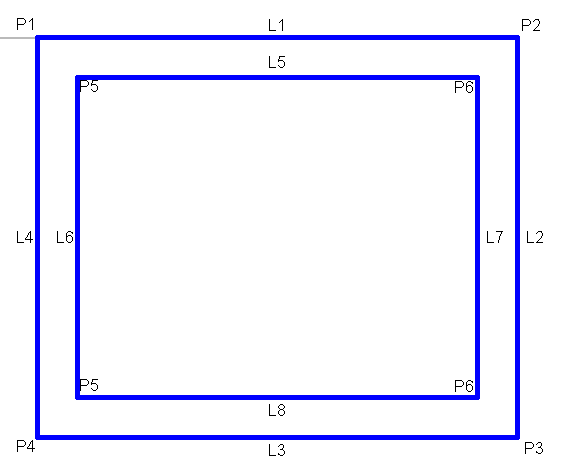

Kódovací diagram
