ZákladníPruhPřechodový

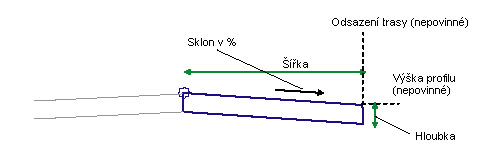

Tato podsestava vytvoří jednoduchý jízdní pruh s upraveným terénem a podkladem, kde lze hranu vozovky navázat na trasu nebo profil.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je buď (a) na vnitřní hraně dokončeného spádu, jestliže bodem vložení je koruna, nebo (b) na vnější hraně vozovky, jestliže bod vložení je na hraně vozovky.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Bod vložení	Určuje bod vložení pruhu buď na koruně nebo na hraně vozovky	Seznam možností: Koruna, Hrana vozovky	Crown
Bod střechovitého sklonu uvnitř	Určuje, že vnitřní hrana vozovky bude mít kód Střechovitý sklon.	Ano / Ne	Ano
Šířka	Šířka jízdního pruhu	Numerický, kladný	3.6 m 12.0 stop
Hloubka	Hloubka od upraveného terénu k pláni	Numerický, kladný	0.2 m 0.67 stopy
Sklon v %	Sklon jízdního pruhu v procentech	Numerický	–2 %
Převod	Popisuje způsob chování podsestavy v případě, že jsou jako cílové parametry použity trasa, profil nebo obojí. Volby jsou uvedeny v seznamu: Zachovat odsazení a výšku Zachovat výšku, změnit odsazení Zachovat spád, změnit odsazení Zachovat odsazení, změnit výšku Změnit odsazení a výšku	Nabídka	Zachovat odsazení a výšku

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení hrany	Může se použít k přepsání pevné hodnoty šířky a k navázání hrany vozovky na odsazení. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Výška hrany	Může se použít k přepsání pevného sklonu a k navázání hrany vozovky na výšku. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Žádné

Chování

Tato podsestava poskytuje jednoduchý jízdní pruh, který lze navázat na trasu pro proměnnou šířku a na profil pro proměnný sklon. Chování závisí na vybraném typu převodu:

Typ převodu	Popis
Zachovat odsazení a výšku	Šířka a sklon jízdního pruhu se zachovají podle hodnot vstupních parametrů Šířka a Sklon v %.
Zachovat výšku, změnit odsazení	Výška hrany vozovky se vypočte podle hodnot vstupních parametrů Šířka a Sklon v %. Šířka se potom naváže na trasu odsazení.
Zachovat spád, změnit odsazení	Šířka se upraví tak, aby se navázala na trasu odsazení. Pro upravenou šířku se zachová vstupní hodnota Sklon v %.
Zachovat odsazení, změnit výšku	Šířka se zachová podle hodnoty vstupního parametru Šířka. Výška hrany vozovky se naváže na profil odsazení.
Změnit odsazení a výšku	Šířka se naváže na trasu odsazení a sklon se upraví tak, aby se výška hrany vozovky navázala na profil odsazení.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí jízdní pruh s využitím vstupních parametrů.

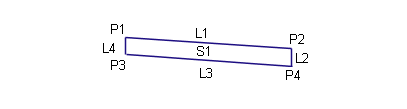

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	Crown	Střechovitý sklon na upraveném terénu
P2	ETW	Hrana vozovky na upraveném terénu
P3	VrcholPláňZákl	Střechovitý sklon vozovky na pláni
P4	HranZpevKrajPláňZákl	Hrana vozovky na podkladu
L1	Povrch, Kryt	Zpevněný upravený terén
L3	RefPovrch, Pláň	Pláň
S1	Pave1
