DešťováZahradaClarkCountyŽádnýObrubník

Podsestava DešťováZahradaClarkCountyŽádnýObrubník vloží spojnice za účelem vytvoření dešťové zahrady Clark County bez obrubníku.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

Připojení

Bod připojení je na vnitřní hraně vnitřního sklonu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

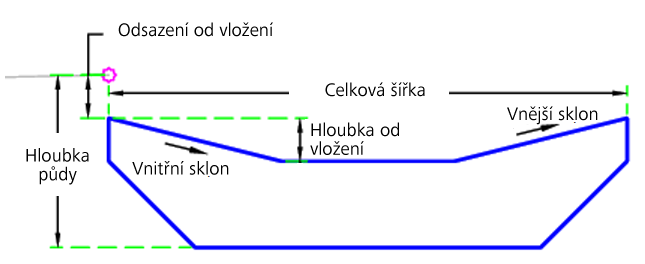

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana Určuje, na kterou stranu se umístí podsestava. Levá / Pravá Pravá
Celková šířka Celková šířka dešťové zahrady Numerický, kladný

12.0 stop

3.6 m

Hloubka půdy Hloubka půdy dešťové zahrady Numerický, kladný

2 ft

0,6 m

Vnitřní sklon Vnitřní sklon Sklon -4 ( : 1)
Vnější sklon Vnější sklon Sklon -4 ( : 1)
Hloubka od vložení Hloubka od vložení Numerický

-1 ft

0,3 m

Odsazení od vložení Odsazení od vložení Numerický

0 ft

0 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Dešťová zahrada se pak upraví podle zadané vzdálenosti odsazení. Hloubka dešťové zahrady se nastaví na základě vstupních hodnot.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí dešťovou zahradu v souladu se vstupními parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1 RG_Vložení Bod vložení dešťové zahrady
P2 RG_Povrch_Vnitřní Vnitřní povrch dešťové zahrady
P3 RG_Povrch_Vnější Vnější povrch dešťové zahrady
P6 RG_Spodek_Vnější Vnější spodek dešťové zahrady
P7 RG_Spodek_Vnitřní Vnitřní spodek dešťové zahrady
L1 – L3 Povrch, RG_Sklon Sklon povrchu dešťové zahrady
L5–L7 RefPovrch RefPovrch
L6 Srovnávací rovina, RG_Spodek Spodek dešťové zahrady
S1 DešťováZahrada Dešťová zahrada

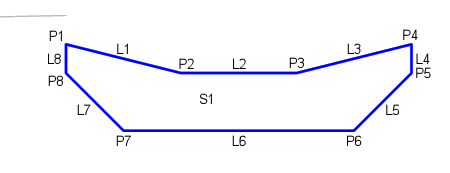

Kódovací diagram
