InfiltračníPříkop

Podsestava InfiltračníPříkop vloží spojnice za účelem vytvoření infiltračního příkopu. Podsestava je založena na požadavcích stanovených příručkou County of Los Angeles Low Impact Development Standards Manual z února 2014.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci odkazovaného dokumentu.

Připojení

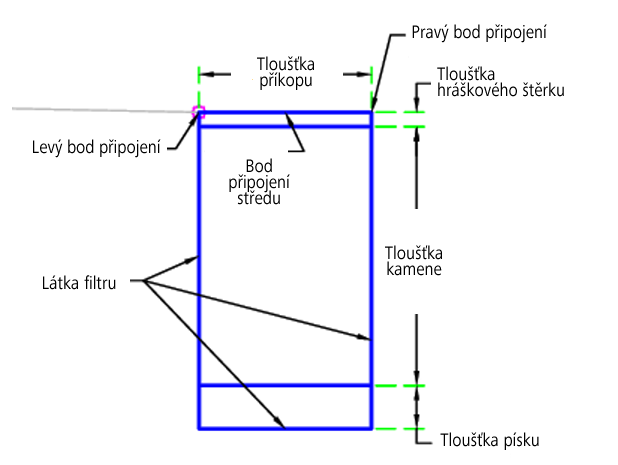

Bod připojení je na levé horní, střední horní nebo pravé horní straně infiltračního příkopu.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Tloušťka hráškového štěrku	Tloušťka hráškového štěrku	Numerický	0,67 ft 0,20 m
Zahrnout látku filtru?	Označuje, zda je látka filtru pod hráškovým štěrkem.	Ano / Ne	Ano
Tloušťka kamene	Tloušťka hladiny kamene	Numerický, kladný	3 ft 1 m
Tloušťka písku	Tloušťka hladiny písku	Numerický	0,5 ft 0,15 m
Šířka příkopu	Šířka příkopu	Numerický, kladný	2 ft 0,60 m
Bod připojení	Bod připojení	Vlevo / Vpravo / Střed	Levý

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Podsestava vytvoří tvar pro infiltrační příkop.

Operace režimu návrhu

V režimu rozvržení tato podsestava zobrazí komponenty infiltrace na základě zadaných vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P2	HráškovýŠtěrk	Horní část hladiny hráškového štěrku
P3, P4	Kámen	Horní část hladiny kamene
P5–P6	Písek	Horní část hladiny písku
P7–P8	Písek_RefPovrch	Dolní část hladiny písku
L1	Povrch	Horní hladina
L2	HráškovýŠtěrk, LátkaFiltru	Hladina hráškového štěrku: Pokud je parametr Látka filtru nastaven na hodnotu Ano, pak se zahrne látka filtru.
L3, L4	Písek, Srovnávací rovina	Horní část hladiny písku
S1	Kámen	Hladina kamene
S2	Písek	Hladina písku
S3	HráškovýŠtěrk	Hladina hráškového štěrku

Kódovací diagram
