MediánZvýšenýKonstantníSklon

Tato podsestava vloží spojnice pro zvýšený střední dělicí pás s konstantním sklonem mezi dva body.

Jestliže připojujete bod, který zatím nebyl označen, použijte nejdříve podsestavu OznačenýBod.

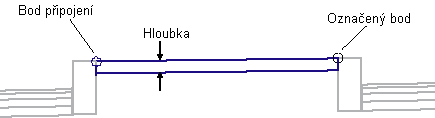

Připojení

Bod připojení může být kterákoliv hrana upraveného terénu středního dělicího pásu. Označený bod musí být na opačné hraně.

Vstupní parametry

Poznámka: kóty pláně jsou v metrech nebo ve stopách. Kódy obrubníku a rigolu se musí zadávat v milimetrech nebo v palcích.

Parametr	Popis	Typ	Výchozí
Označený bod	Název označeného bodu na hraně středního dělicího pásu proti bodu připojení	Řetězec	Žádné
Hloubka	Hloubka pokrytí středního dělicího pásu. Může být nula pro nezpevněný střední dělicí pás	Numerický, kladný	0,100 m 0,333 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Horní část spojnice středního dělicího pásu se vloží mezi bod připojení a označený bod. Jestliže se zadá nenulová hloubka, spodní část spojnice středního dělicího pásu se vloží rovnoběžně s horní částí a vertikální spojnice se přidají pro uzavření tvaru.

Podpora osy otáčení klopení vozovky

Tato podsestava se používá u všech metod úpravy osy otáčení.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P2	Žádné	Hrany středního dělicího pásu na upraveném terénu
P3, P4
L1	Povrch	Horní část středního dělicího pásu
L2	RefPovrch	Spodní část středního dělicího pásu
L3, L4	Žádné
S1	StředDělPás

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí obecné zobrazení režimu návrhu.

Kódovací diagram
