Podsestava ZákladníLiniePatySvahuClarkCounty vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s krajnicí. V situacích výkopu můžete definovat příkop.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

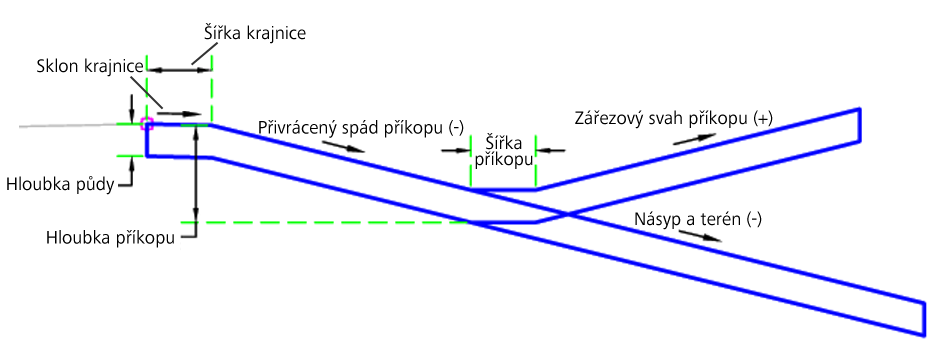

Případ 1: s příkopem

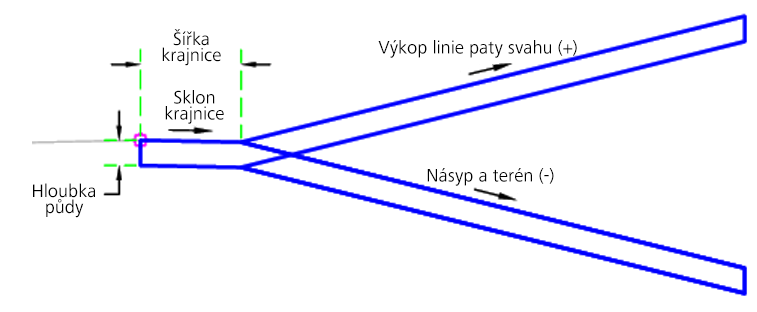

Případ 2: bez příkopu
Připojení
Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| LiniePatySvahu_Výkop (+) | Sklon hrany paty svahu výkopu | Numerická, kladná | 4 ( : 1) |
| LiniePatySvahu_Násyp (-) | Sklon hrany paty svahu násypu | Numerický, záporný | -4 ( : 1) |
| Šířka krajnice | Volitelná šířka krajnice | Numerický, kladný |
1 ft 0,3 m |
| Sklon krajnice | Pouze, pokud se použije krajnice | Numerický | -2 (%) |
| Hloubka půdy | Volitelná hloubka půdy | Numerický, kladný |
0,5 ft 0,15 m |
| Hloubka příkopu | Hloubka příkopu od bodu připojení | Numerický |
1 ft 0,3 m |
| Přivrácený spád příkopu (-) | Přivrácený spád příkopu | Numerický | -4 ( : 1) |
| Zářezový svah příkopu (+) | Zářezový svah příkopu | Numerický, kladný | 4 ( :1 ) |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Povinný |
| Elevation | Může se použít k přepsání výšky spodku příkopu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Počáteční bod počátku svahování nebo krajnice se nastaví v bodu připojení. Krajnice se vytvoří, pokud je šířka krajnice větší než nula. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. V případě výkopu se nutnost vytvoření určí příkopem. Poté je vypočítán úsek k cílovému povrchu s použitím zadaného sklonu linie paty svahu.
Operace režimu návrhu
V režimu rozvržení tato podsestava nakreslí násyp s počátečním sklonem 5 ft (1,5 m).
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | Krjnc | Když je přítomná krajnice |
| P1 | Svahování | Když není přítomná krajnice |
| P2 | Krjnc | Krajnice |
| P3 | LiniePatySvahu nebo LiniePatySvahu_Výkop | Bod linie paty svahu a bod linie paty svahu pro podmínku výkopu |
| P4 | LiniePatySvahu, LiniePatySvahu_Násyp | Bod linie paty svahu a bod linie paty svahu pro podmínku násypu |
| P9 | HranPříkopVnitřní | Vnitřní dno příkopu |
| P10 | HranPříkopVnější | Vnější dno příkopu |
| L1 | Povrch, Krjnc | Horní část krajnice |
| L2 | LiniePatySvahu, LiniePatySvahu_Výkop, Povrch, Srovnávací rovina | Spojnice linie paty svahu pro příčný řez výkopu. Pokud je hloubka půdy větší než 0, kód srovnávací roviny se vynechá. |
| L3 | LiniePatySvahu, LiniePatySvahu_Násyp, Povrch, Srovnávací rovina | Spojnice linie paty svahu pro příčný řez násypu. Pokud je hloubka půdy větší než 0, kód srovnávací roviny se vynechá. |
| L11 | Vrch, VztažnýBod, Příkop | Spojnice příkopu. Pokud je hloubka půdy větší než 0, kód srovnávací roviny se vynechá. |
| L4, L5, L10, L13 | RefPovrch | Kód dolní spojnice |
| S1 | Půda | Kód tvaru půdy |
Kódovací diagram

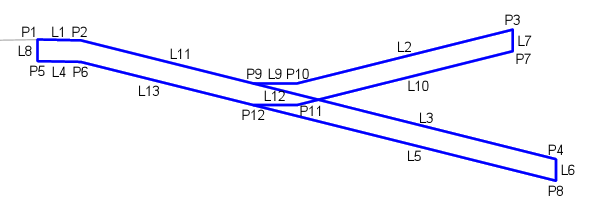

Případ 1: s příkopem

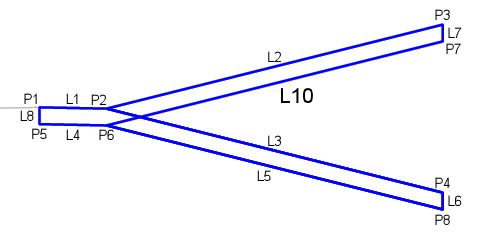

Případ 1: bez příkopu
